Корпус металлический ЩЭ-2-1 36 УХЛ3 IP31 IEK

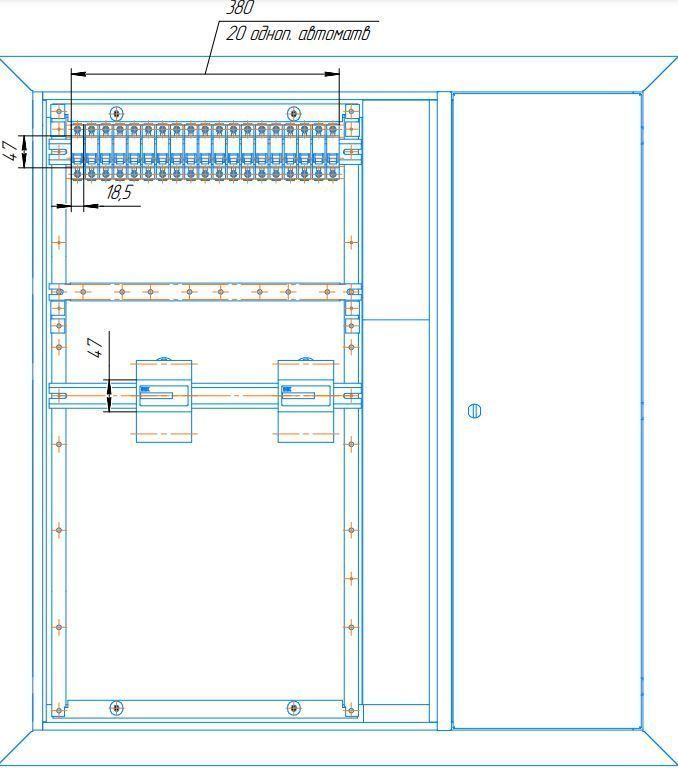

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
ПРЕИМУЩЕСТВА
Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Высокая технологичность и простота сборки.
Удобство монтажа.
Высокий уровень электробезопасности.
Сертификат соответствия.
Технические характеристики:
Глубина, мм 155
Номер цвета RAL 7035
Высота, мм 1000
С монтажной платой Да
Ширина, мм 960
Цвет Серый
Кол-во дверей шкафа 3
Вес, кг 19.4
Степень защиты - IP IP31
Материал Сталь
С стеклянной дверью Нет
Тип поверхности Порошковая окраска
Возможность напольного монтажа Нет
Возможность напольного монтажа Нет
Возможность настенного монтажа Да
Возможность настенного монтажа Да
Поверхностный монтаж Да
Возможность состыковки друг с другом Нет
Подходит для уличной установки Нет
Температура эксплуатации, °C -60...40
Климатическое исполнение УХЛ3
Толщина металла, мм 1
Угол открытия двери, ° 105
Количество модулей 20
Встроен в стену Да
Комплектация:
Корпус - 1 шт.
Панель - 1 шт.
Планка - 2 шт.
Планка короткая - 4 шт.
Планка горизонтальная - 2 шт.
Планка вертикальная правая / левая - 1 / 1 шт.
Держатель - 1 шт.
Изолятор - 2 шт.
Кронштейн правый / левый - 2 / 2 шт.
Накладка на замок 19-16/40 - 1 шт.
Рейка под шину PEN - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=90мм - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=43,5мм - 2 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=440мм - 1 шт.
Сжим У-733М - 5 шт.
Табличка маркировочная - 2 шт.
Метизы.
Знак "Острожно! Электрическое напряжение" - 2 шт.
Знак "Заземление" - 4 шт.
Инструкция по сборке - 1 экз.
Паспорт - 1 экз.
