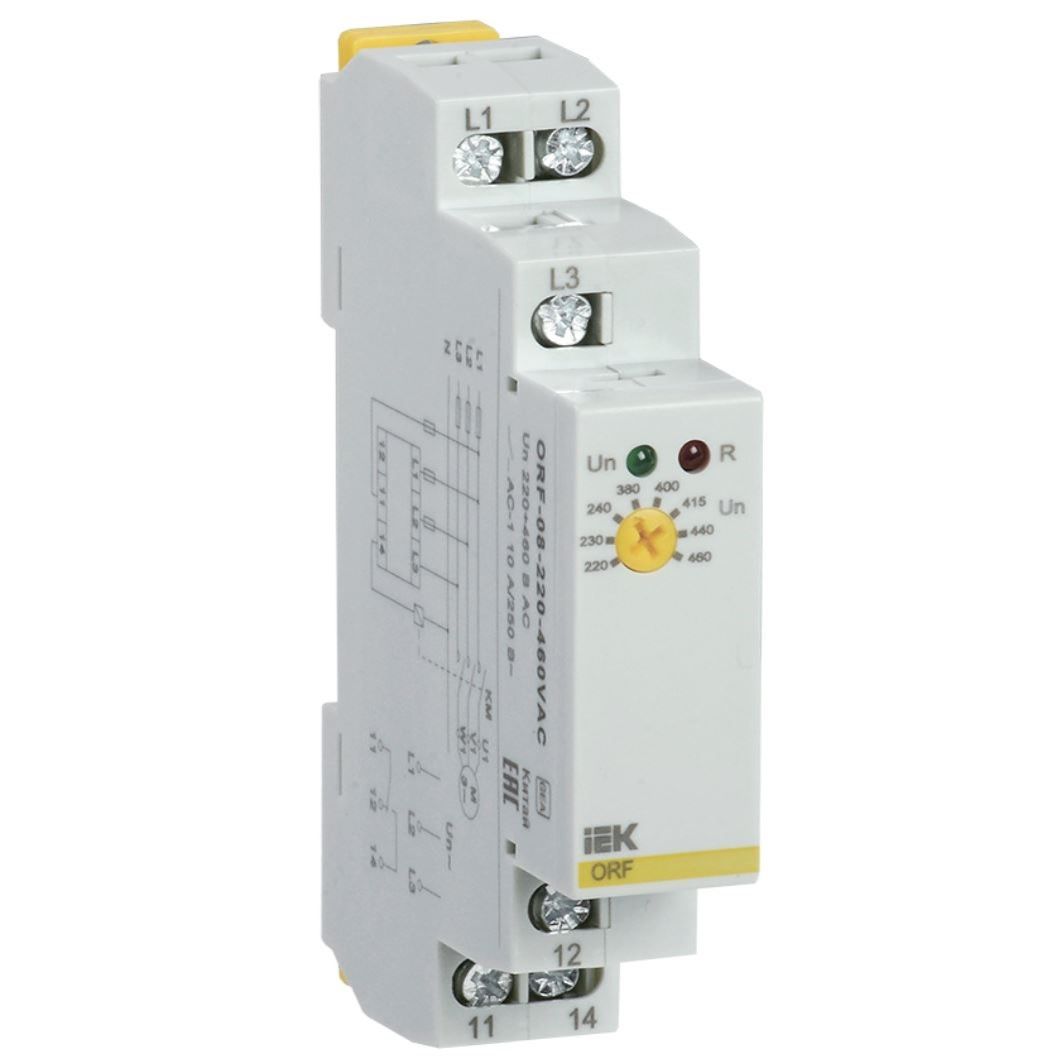

Реле контроля фаз ORF-08 трехфазное 220-460В AC IEK

Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Фиксированные уставки.

Преимущества
Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки.
Широкий диапазон рабочих напряжений: 220 - 460В AC.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Технические характеристики
Контроль макс напряжения    Да
Контроль минимального напряжения    Да
Контроль обрыва фаз    Да
Контроль перекоса фаз    Да
Контроль чередования фаз    Да
Напряжение питания, В    220...460
Тип напряжения управления    Переменный (AC)
Количество переключающих контактов    1
Номин ток контактных групп при АС-1, А    10
Тип монтажа    DIN-рейка (стандарт) 35 мм
Глубина, мм    64
Макс сечение кабеля, мм²    одножильный 1x2,5 или 2x1,5 многожильный с наконеч
Вес, кг    0,064
Мин задержка на отключение, с    2
Электр износостойкость, циклов    10^6
Погрешность настройки, процентов    ± 5
Погрешность измерений, процентов    ± 1
Индикатор наличия напряжения    Зелёный светодиод (Un)
Мин задержка на включение, с    0.5
Макс задержка на отключение, с    2
Гистерезис, процентов    2
Номин напряж питания цепи управ Us пост тока DC, В    -
Мех износостойкость, циклов    10^7
Ремонтопригодность    Нет
Степень защиты IP лицевая панель    IP40
Высота, мм    95
Время срабатывания, с    (0,1...10) ± 10%
Диапазон частоты питающего напряжения, Гц    45...65
Диапазон уставок по напряжению, процентов    2...20
Рабочее положение    Любое
Диапазон напряжения, В    176...552
Категория перенапряжения    3
Степень защиты IP клеммы    IP20
Индикатор срабатывания реле    Красный светодиод (R)
Ширина, мм    18
Номин напряжение питания цепи управ Us AC 50 Гц, В    220...460
Степень загрязнения    2
Макс задержка на включение, с    -
Номин напряжение контактной группы, В    250 АС / 24 DC
Тип измеряемого напряжения    Переменный (AC)
