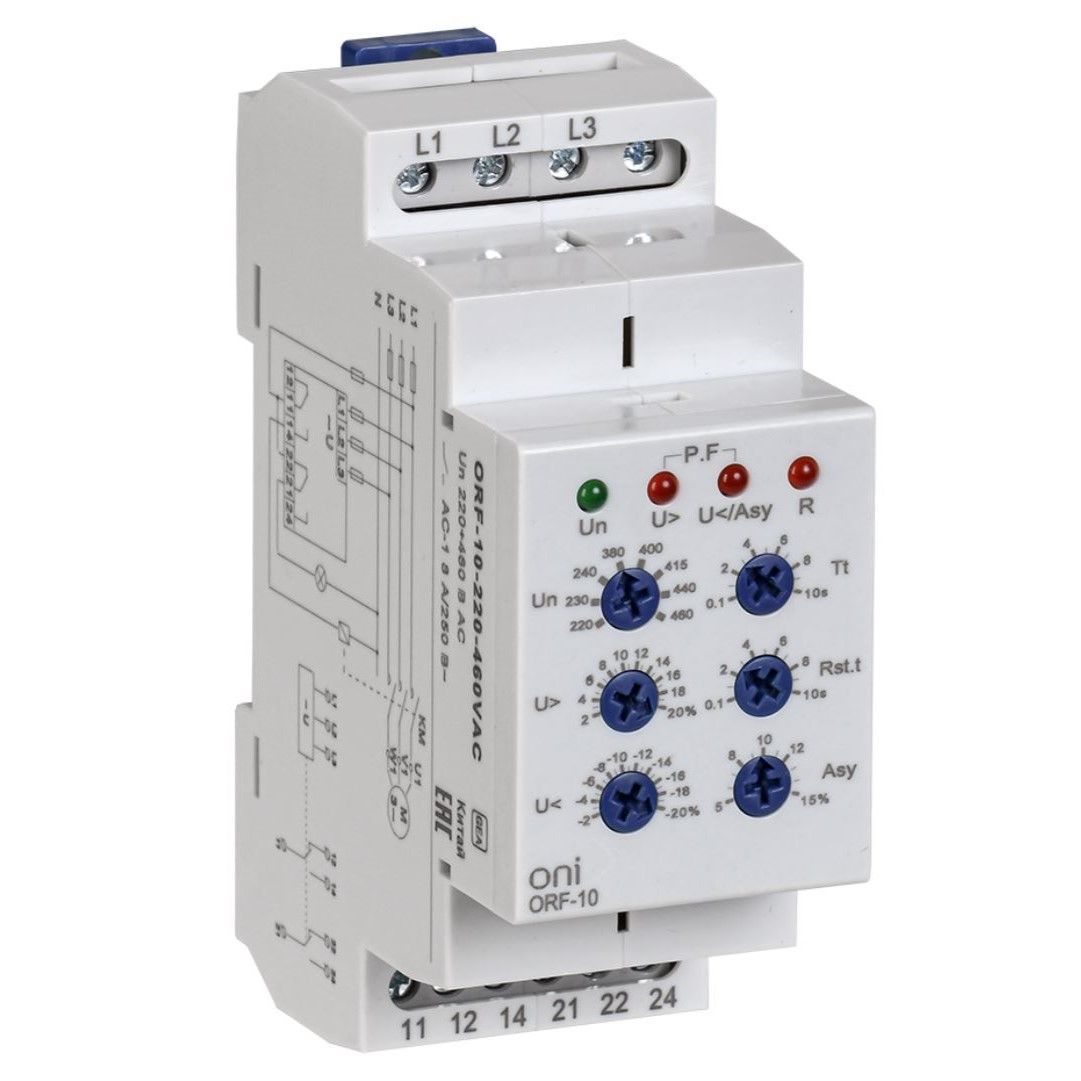

Реле контроля фаз ORF-10 3 фазы 2 контакта 220-460В AC ONI

Реле контроля фаз ORF предназначены, в зависимости от модели, для контроля параметров электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей посредством передачи с необходимой задержкой по времени команды исполнительным устройствам, для включения/отключения исполнительных механизмов.

Преимущества
Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение).
Для настройки требуется только отвертка.
Фиксированные уставки - оборудование типа "поставил и забыл".
Широкий диапазон измеряемого (линейного) напряжения от 176 В до 552 В.
Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
Информативная светодиодная индикация состояния реле.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35 мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Технические характеристики
Контроль макс напряжения    Да
Контроль минимального напряжения    Да
Контроль обрыва фаз    Да
Контроль перекоса фаз    Да
Контроль чередования фаз    Да
Напряжение питания, В    220...460
Тип напряжения управления    Переменный (AC)
Количество переключающих контактов    2
Номин ток контактных групп при АС-1, А    8
Тип монтажа    DIN-рейка (стандарт) 35 мм
Диапазон напряжения, В    176...552
Номин напряж питания цепи управ Us пост тока DC, В    -
Время срабатывания, с    0,1...10
Степень загрязнения    2
Мин задержка на включение, с    0.5
Мин задержка на отключение, с    0
Диапазон частоты питающего напряжения, Гц    45...65
Глубина, мм    64
Номин напряжение питания цепи управ Us AC 50 Гц, В    220...460
Макс задержка на отключение, с    10
Электр износостойкость, циклов    10^5
Высота, мм    90
Макс задержка на включение, с    -
Диапазон уставок по напряжению, процентов    2...20
Погрешность измерений, процентов    1
Степень защиты IP лицевая панель    IP40
Гистерезис, процентов    2
Макс сечение кабеля, мм²    6
Рабочее положение    Любое
Мех износостойкость, циклов    10^7
Степень защиты IP клеммы    IP20
Индикатор срабатывания реле    Красный светодиод (R)
Ширина, мм    36
Тип измеряемого напряжения    Переменный (AC)
Категория перенапряжения    3
Ремонтопригодность    Нет
Номин напряжение контактной группы, В    250 АС / 24 DC
Индикатор наличия напряжения    Зелёный светодиод (Un)
