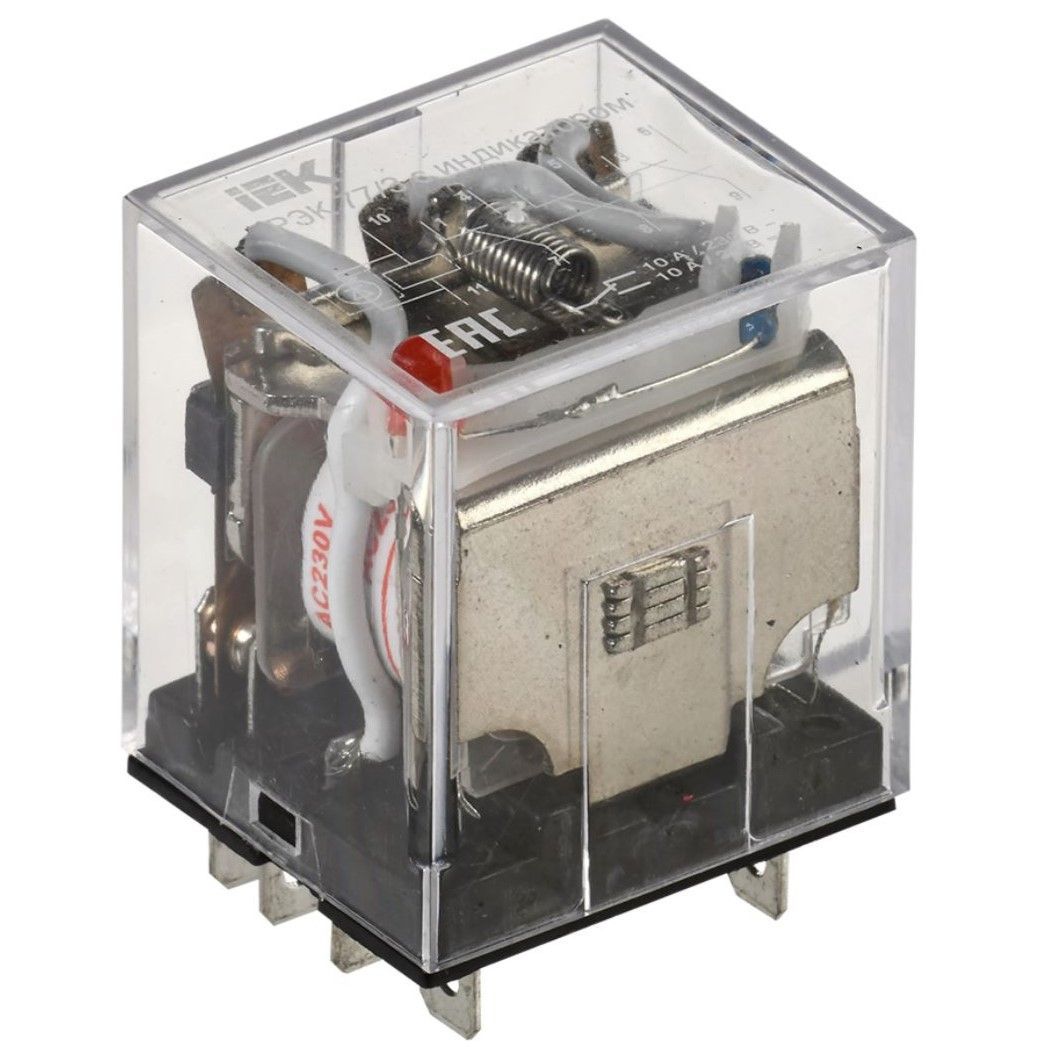

Реле промежуточное РЭК77/3(LY3) с индикацией 10А 230В AC IEK

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества
Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики
Тип напряжения управления    Переменный (AC)
Номин напряж питания цепи управ Us пост тока DC, В    -
Номин напряжение питания цепи управ Us AC 50 Гц, В    230
Количество переключающих контактов    3
Номин ток, А    10
Тип переключающих контактов    Прочее
Кол-во групп переключающих контактов    3
С сигнальной лампой - индикатором    Да
Тип присоед разъема    PPM77/3
Тип подключения    Плоское разъёмное соединение
Температура эксплуатации, °C    -45...40
Глубина, мм    27
Сопротивление изоляции, мОм    ≥ 100
Ток потребляемый катушкой при DC 24 В, мА    80.0
Мощность катушки управления при AC 12 В, ВА    2.0
Климатическое исполнение    У2.1
Номин раб напряжение DC контактов, В    24
Мощность катушки управления при DC 24 В, Вт    1.9
Высота, мм    42
Номин раб напряжение AC контактов, В    230
Мощность катушки управления при AC 230 В, ВА    3.5
Со съемными зажимами    Нет
Ширина, мм    31.0
Ток потребляемый катушкой при AC 230 В, мА    15.0
Кол-во норм разомкнутых - НО контактов    3
Тип управления или переключения    Моностабильное
Ток потребляемый катушкой при AC 24 В, мА    190.0
Мощность катушки управления при AC 24 В, ВА    4.6
Мех износостойкость, циклов    ≥ 10^7
Ток потребляемый катушкой при AC 12 В, мА    170.0
В комплекте с розеткой    Нет
Электр износостойкость, циклов    ≥ 10^5
Степень защиты - IP    IP40
Ток потребляемый катушкой при DC 12 В, мА    130.0
С перекидными контактами    Нет
Мощность катушки управления при DC 12 В, Вт    1.6
Полюсность    Определенная полюсность
Кол-во нормально замкнутых - НЗ контактов    3
