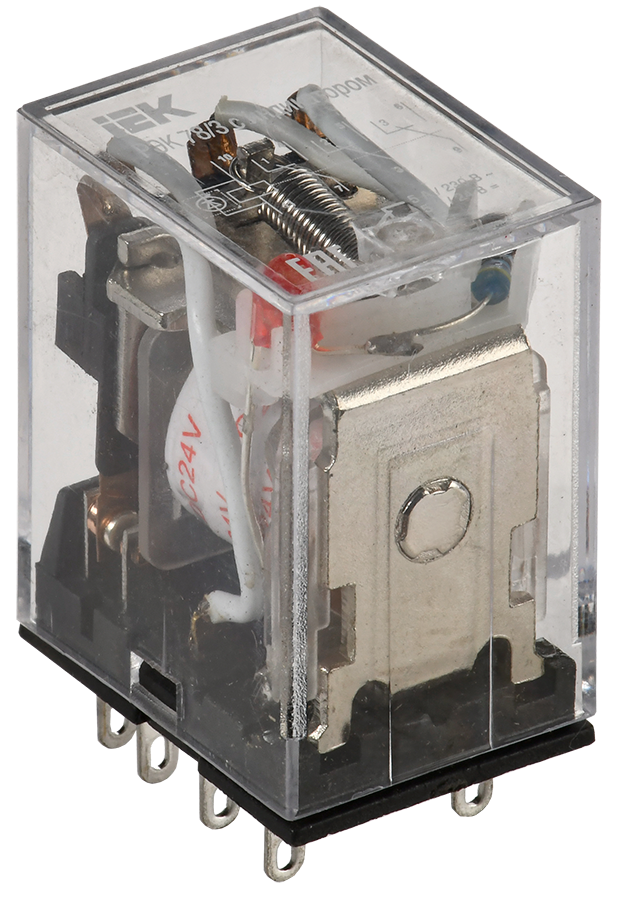

Реле промежуточное РЭК78/3(MY3) с индикацией 5А 24В DC IEK
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Технические характеристики:
Тип подключения: Плоское разъёмное соединение
Тип напряжения управления: Постоянный (DC)
Тип управления или переключения: Моностабильное
Количество переключающих контактов: 3
Тип переключающих контактов: Прочее
Номин напряжение питания цепи управ Us AC 50 Гц: - В
Номин напряж питания цепи управ Us пост тока DC: 24 В
Номин раб напряжение AC контактов: 230 В
Номин раб напряжение DC контактов: 24 В
Номин ток контактов: 5 А
Ток потребляемый катушкой при AC 230 В: 7.5 мА
Ток потребляемый катушкой при AC 24 В: 65.0 мА
Ток потребляемый катушкой при AC 12 В: 115.0 мА
Ток потребляемый катушкой при DC 24 В: 40.0 мА
Ток потребляемый катушкой при DC 12 В: 75.0 мА
Мощность катушки управления при AC 12 В: 1.4 ВА
Мощность катушки управления при AC 24 В: 1.6 ВА
Мощность катушки управления при AC 230 В: 1.7 ВА
Мощность катушки управления при DC 12 В: 0.9 Вт
Мощность катушки управления при DC 24 В: 1.0 Вт
Кол-во групп переключающих контактов: 3
Сопротивление изоляции: ≥ 100 мОм
Электр износостойкость: ≥ 10^5 циклов
Мех износостойкость: ≥ 10^7 циклов
Тип присоед разъема: PPM78/3
Температура эксплуатации: -45...+40 °C
Климатическое исполнение: У2.1
Степень защиты - IP: IP40
Ширина: 20.5 мм
Высота: 42 мм
Глубина: 27 мм
Полюсность: Определенная полюсность
Кол-во нормально замкнутых - НЗ контактов: 3
Кол-во норм разомкнутых - НО контактов: 3
