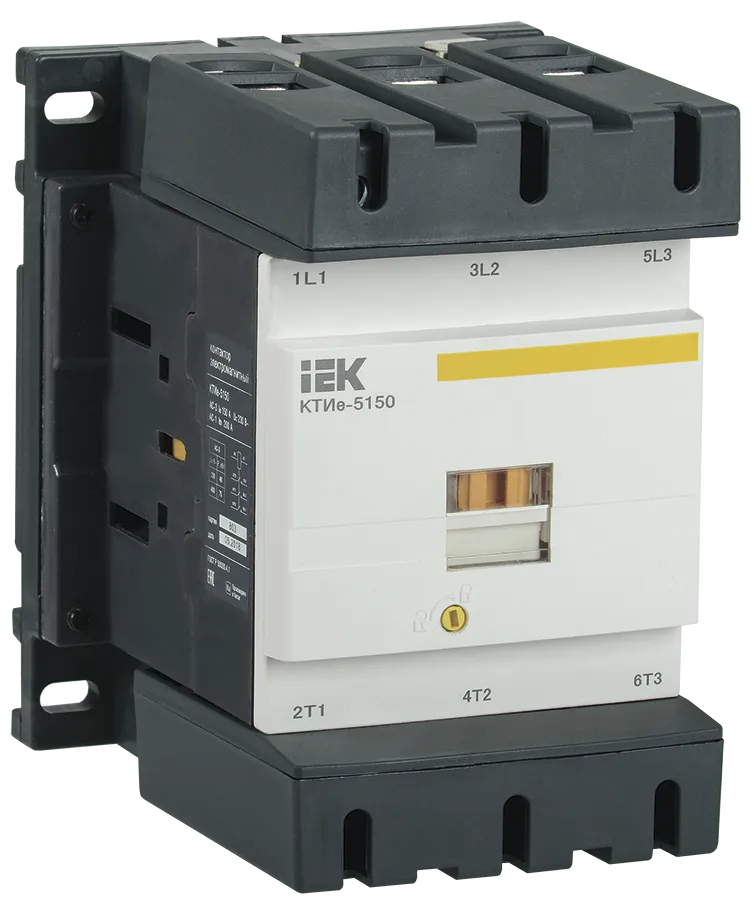

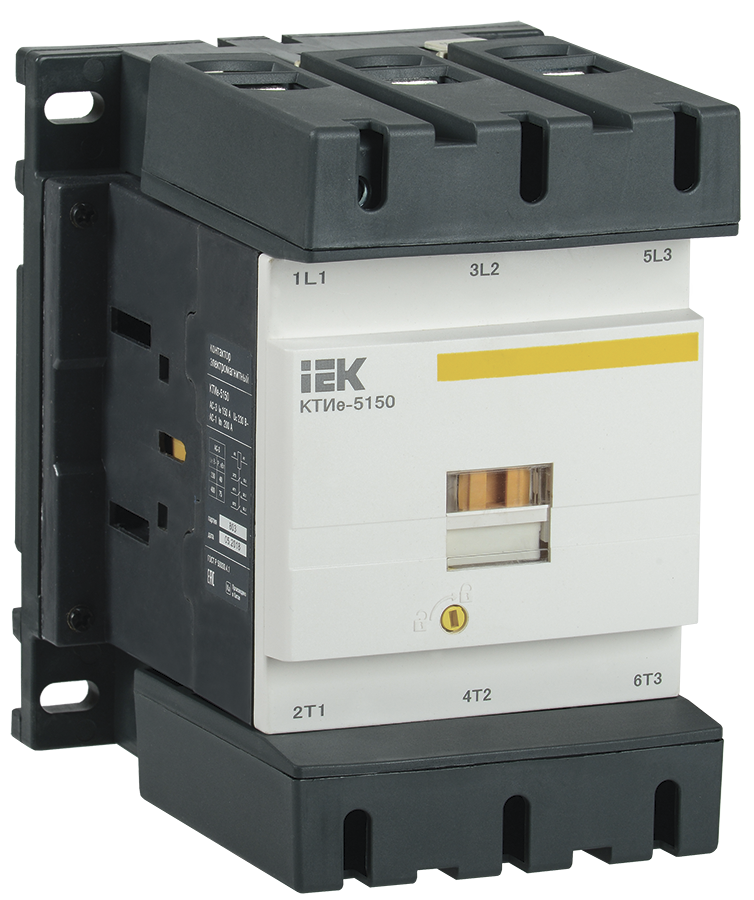

Контактор КТИе-5150 150А 230В/АС3 IEK

Контакторы электромагнитные серии КТИе предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

Технические характеристики:
Номин напряжение питания цепи управ Us AC 50 Гц:    230 В
Номин напряж питания цепи управ Us пост тока DC:    - В
Номин рабочий ток Ie 400 В:    150 А
Тип подключения вспомогат цепей:    Винтовое соединение
Номин раб напряжение переменного тока Ue:    230…400 В
Номин напряжение изоляции Ui:    1000 В
Номин импульсное напряжение:    8 кВ
Условный тепловой ток Ith при АС-1:    200 А
Номин мощность при AC-3 230 В:    40.0 кВт
Номин мощность при AC-3 400 В:    75.0 кВт
Макс кратковременная нагрузка:    1400 А
Условный ток короткого замыкания Inc:    10000 А
Защита от сверхтоков - предохр gG:    250 А
Мощность рассеяния при Ie АС-3:    13,5 Вт
Мощность рассеяния при Ie АС-1:    24 Вт
Момент затяжки:    6 Нм
Метрический диаметр винта:    8 мм
Диапазоны напряж управления при срабатыв Uc:    0,85…1,1
Гибкий кабель без наконечника:    70…95 мм²
Диапазоны напряж управления при отпускании Uc:    0,3…0,5
Жесткий кабель без наконечника:    70…95 мм²
Время срабатывания при замыкании:    20…35 мс
Время срабатывания при размыкании:    40…75 мс
Комутационная износоуст при АС-3:    0,6 млн циклов
Мех износостойкость:    0.7 млн циклов
Степень защиты - IP:    IP20
Тип монтажа:    Монтажная панель/плата
Климатическое исполнение:    УХЛ3
Температура эксплуатации:    -45…+55 °C

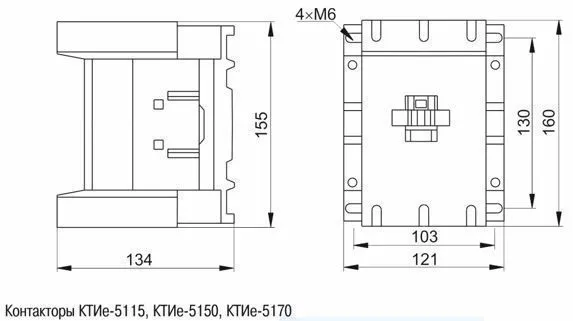

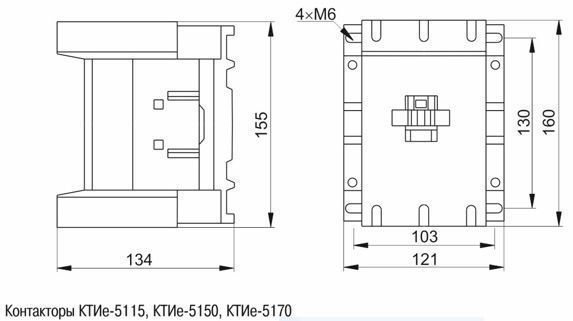

Ширина:    120.0 мм
Высота:    158.0 мм
Тип напряжения управления:    Переменный (AC)
Количество полюсов:    3
Повторно-кратковр режим:    120 циклов оперирования в час
