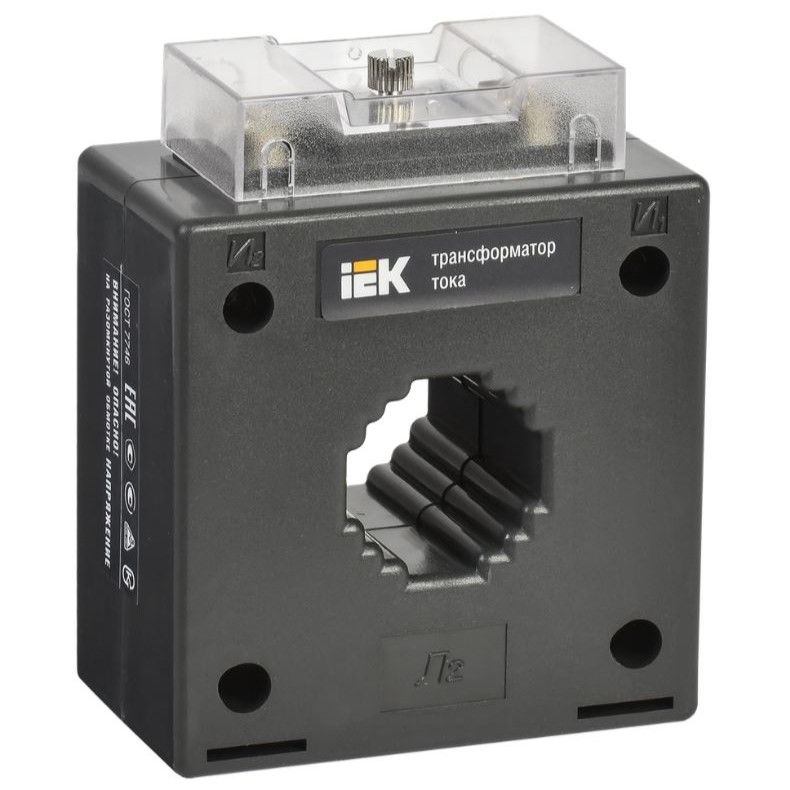

Трансформатор тока ТТИ-30 100/5А 5ВА класс 0,5S МПИ08 IEK

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 81837-21.

Преимущества
Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.
Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
Все трансформаторы ТТИ проходят первичную поверку.
Межповерочный интервал 8 лет.
Факт прохождения поверки фиксируется простановкой оттиска поверительного клейма на корпусе ТТИ и в паспорте изделия.

Технические характеристики
Первичный номин ток, А    100
Номин вторичная полная мощность, ВА    5
Класс точности    0,5S
С медной шиной    Нет
Вторичный номин ток, А    5
Номин напряжение, В    660
Модель или исполнение    Преобразователь тока с первичной обмоткой
Фактор ограничения перенапряжения    FS 5
Диаметр проёма, мм    28
Климатическое исполнение    УХЛ3
Температура эксплуатации, °C    -45...50
Номин частота, Гц    50
Вторичное подключение    Винтовое соединение
Рабочее положение    Любое
С защитой от прикосновения    Да
Номин коэф безоп втор обмотки, Кбном    5
Наибольшее раб напряжение, кВ    0,72
Калиброванный    Да
Установка на защёлках    Нет
Степень защиты - IP    IP20
Макс диаметр кабеля, мм    28
Количество первичных входов    1
