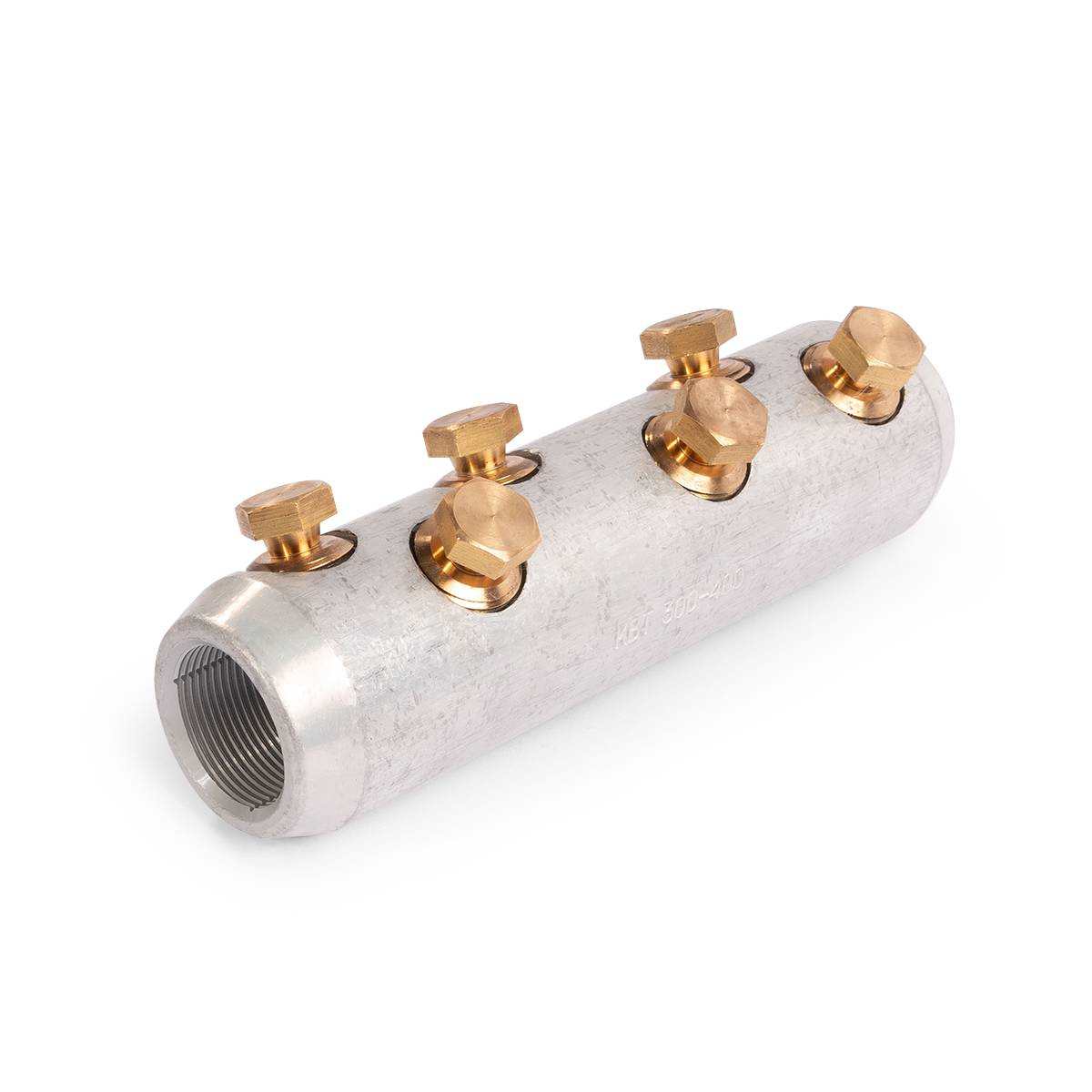

Гильза 6СБЕ-35–300/400 (КВТ)

Соединение кабелей напряжением до 35 кВ сечением от 300 мм² до 400 мм²

Предназначены для соединения кабелей напряжением до 35 кВ
Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению напряженности электрического поля
Торцевые фаски для сглаживания напряженности электрического поля
Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
Материал корпуса: специальный алюминиевый сплав
Материал болтов: медный сплав
Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
На корпусе каждого соединителя выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Технические характеристики:
-тип коннектора: соединитель болтовой
-особенности конструкции: Угловое расположение болтов
-рабочее напряжение, до (кВ): 35
-сечение жилы, мм²: 300, 400
-класс гибкости жилы: 1, 2, 3, 4
-материал контактной части: алюминиевый сплав
-покрытие контактной части: без покрытия
-технология монтажа: срывные болты
