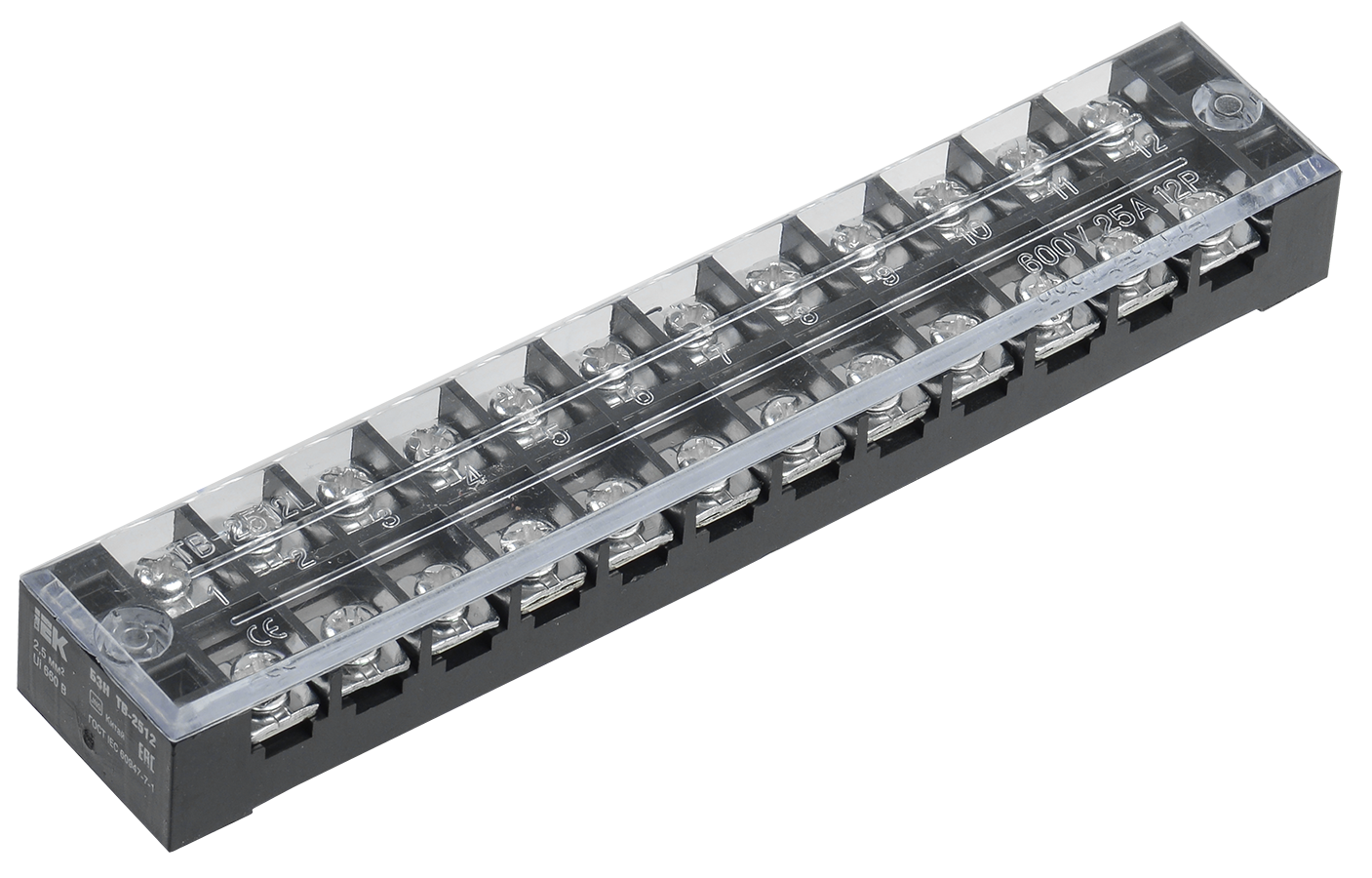

Блок зажимов БЗН ТВ-2512 2,5мм2 25А 12 пар IEK
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка. Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Преимущества:
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики:
Модель или исполнение Трехфазная установка
Количество полюсов 12
Тип монтажа Непосредственная установка
Сечение многожильного гибкого провода, мм² 1...2,5
Цвет Черный
Номин раб напряжение, В 660
Тип электрич соединения 2 Винтовое соединение
Сечение одножильного жёсткого провода, мм² 1...2,5
Номин ток In, А 25
Место соединения Сбоку (поперечное)
Количество зажимных клемм на 1 полюс 2
Материал изоляции корпуса Прочее
Рабочая температура, °C -40...50
Класс негорючести изоляц материала UL94 V1
Ширина или размер ячейки, мм 30.0
Длина, мм 163
Требуется торцевая изолирующая пластина Нет
Номин раб напряжение переменного тока Ue, В ≤ 660
Номин раб напряжение постоянного тока Ue, В ≤ 440
Номин частота, Гц 50
Номин напряжение изоляции Ui, В 660
Макс поперечное сечение проводника, мм² 2,5
Материал зажима Сталь
Материал корпуса АБС-пластик
Климатическое исполнение УХЛ3
Степень защиты - IP IP00
Ширина, мм 30
Высота, мм 19
Номинальная способность к присоединению, мм² 1...2,5
Распространяет горение Нет
Возможно использовать с функцией PEN Нет
Винт крепления М4
Материал токоведущей части Сталь
Относительная влажность воздуха ≤ 90%
Степень загрязнения 3
Ремонтопригодность Нет
Номин импульсное выдерживаемое напряжение, кВ 8
Количество клеммных пар 12
Сечение шины, мм² 9.5
Макс сечение присоед шин, мм² 9х4
Тип электрич соединения 1 Болтовое соединение
