Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от (0,4÷35) кВ перед его разрезкой, путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и через кабель заземления (не менее 25 мм2) на землю, с целью предотвращения возможности поражения персонала электрическим током. Устройство позволяет производить не менее 1000 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 110 мм,  с наружным диаметром от 25 до 65 мм включительно и сечением жил до 240 мм2 включительно в исполнении кабелей марок АСБ ААБ и их аналогами и до 500 мм2 включительно в исполнении кабелей марок АПвПуг и АПвВнг и их аналогами .

Действие устройства УДПК основано на использовании энергии расширяющих пороховых газов. В качестве источников энергии применяются монтажные патроны.

Основным патроном для прокола кабеля является патрон Д4. В особых случаях, когда прокол кабеля не происходит, можно использовать более мощный патрон Д5. При проколе кабеля малых сечений и кабеля без брони, для увеличения ресурса изделия, рекомендуется использовать патрон с меньшей энергией порохового заряда – Д1, Д2, Д3.

Управление устройством производится дистанционно с помощью полимерного троса.

Технические характеристики:
Наружный диаметр кабеля:
-минимальный 25мм
-максимальный 65мм
Монтажные патроны Д4 калибра 6,8 мм с энергией порохового заряда, Дж     574÷703
Количество гарантированных проколов, не менее     1000
Габариты устройства, не более, мм    70x138x383
Масса устройства, кг, не более    8
Масса устройства в футляре без штыря заземления, кг, не более    6,9
Габариты футляра, не менее, мм    410x150x100

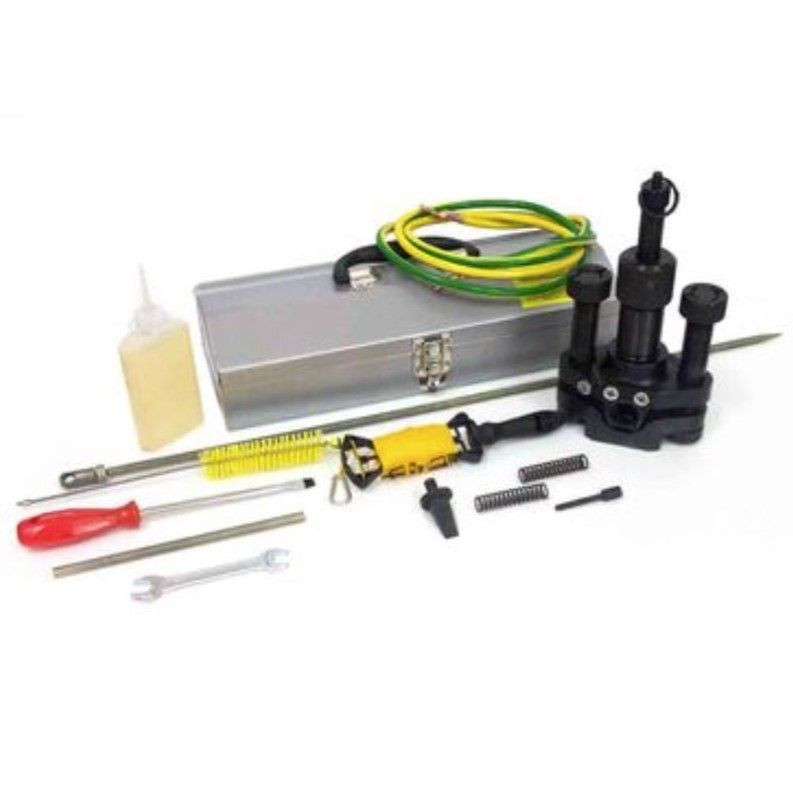

Комплект поставки:
1. УДПК -1шт
2. Трос (диэлектрический) 15м
3. Штырь с гальванической связью 1шт
4. Извлекатель гильзы - 1шт
5. Провод заземления -1шт
6. Отвертка 150х8 - 1шт
7. Ерш - 1шт
8. Масленка - 1шт
9. Ключ гаечный S=10 - 1шт
10. Комплект запасных частей:
- пробойник (нож) - 1шт
- пружина - 2шт
- кольцо уплотнительное - 2шт
11. Футляр - 1шт
12. Паспорт - 1шт
