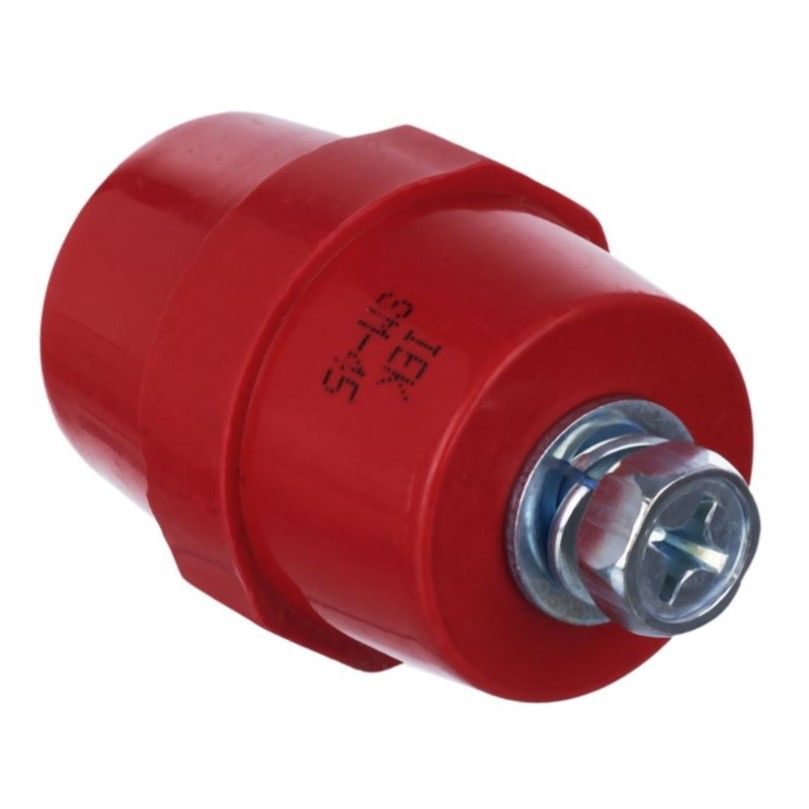

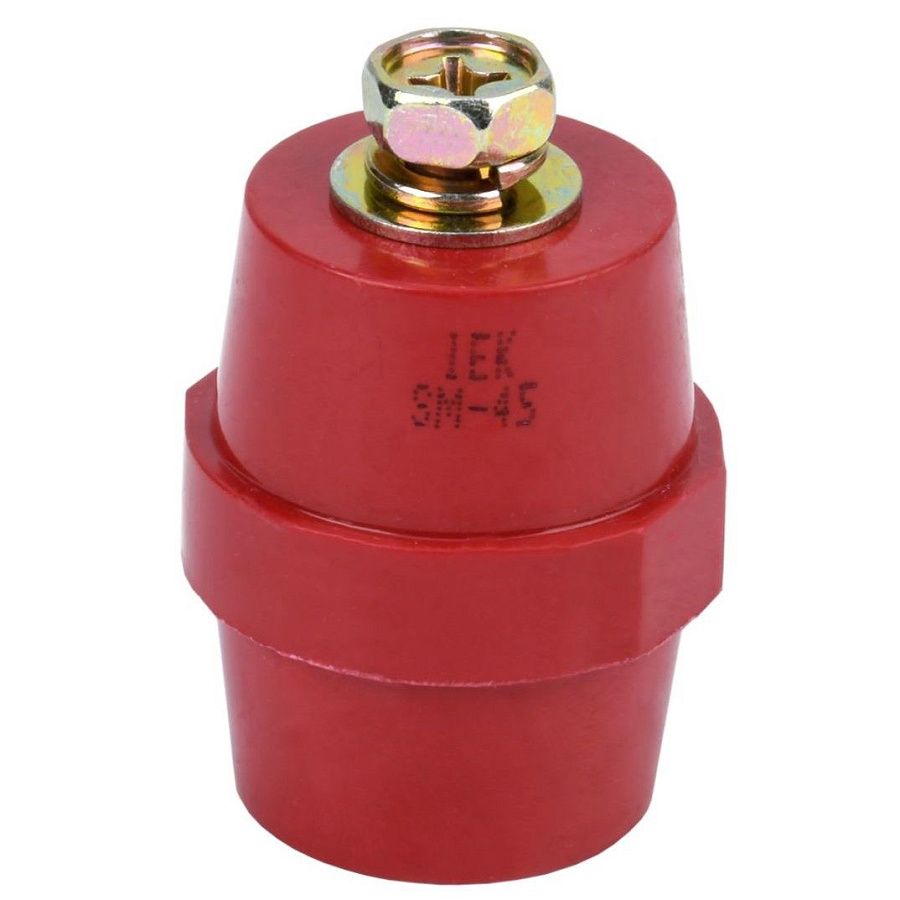

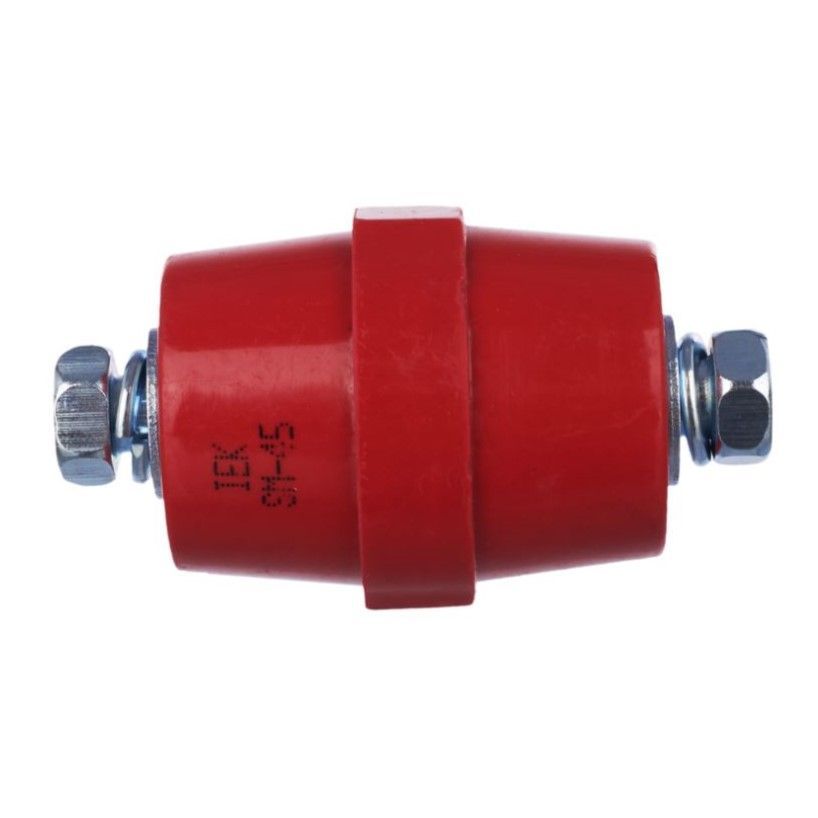

Изолятор SM45 (М8) силовой с болтом IEK

Под заказ

129.33 ₽

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики
Количество полюсов    1
Тип конструкции    Изолятор SM
Макс. номин. ток, А    -
Метрический размер резьбы - М    8
Пакет шин 5(3), 10(2)    Нет
Расстояние между шинами, мм    50...125
Номин раб напряжение, В    1000
Толщина шин, мм    -
Цвет    Красный
Кол-во болтов на изолятор, шт    2
Механ разрушающая сила на изгиб, кН    10
Материал    Полимерный материал
Высота, мм    45.0
Механ разрушающий крутящий момент, кНм    0.6
Выдерж напряж грозового импульса, кВ    14.0
Вид или марка материала    Полиамид усиленный стекловолокном
Длина резьбы, мм    11
Температура эксплуатации, °C    -40...60
Наименьший наружн диаметр, мм    30
Наибольший наружн диаметр, мм    36

Артикул

YIS11-45-14-B
