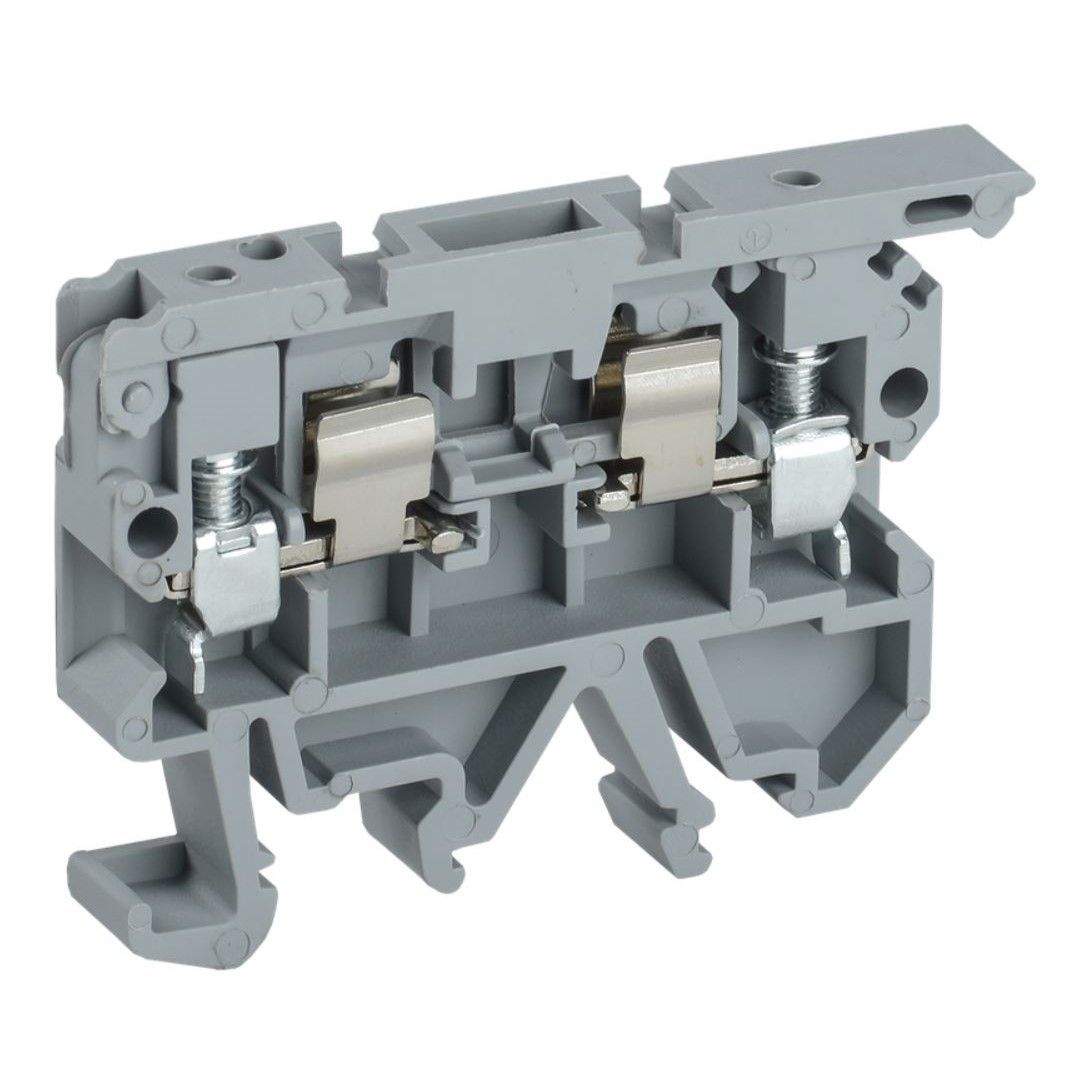

Клемма винтовая КВИ-4-П с держателем предохранителя 5х20 серая IEK

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Клеммы с предохранителем имеют специальный блок для установки предохранителя размером 5х20мм. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).

ПРЕИМУЩЕСТВА
Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2мВ).

Технические характеристики
Модель или исполнение    Фазная с предохранителем
Количество полюсов    1
Тип монтажа    DIN-рейка (стандарт) 35 мм
Сечение многожильного гибкого провода, мм²    1,5...4
Цвет    Серый
Номин раб напряжение, В    500
Тип электрич соединения 2    Винтовое соединение
Тип изделия/компонента    Клемма КВИ
Возможно использовать с функцией PEN    Нет
Ширина, мм    8,2
Номин раб напряжение переменного тока Ue, В    ≤ 800
Минимальное сечение, мм    1.5
Макс поперечное сечение проводника, мм²    4
Номин напряжение изоляции Ui, В    6000
Распространяет горение    Нет
Номин ток In, А    6,3
Номин ток предохранителя, А    6.3
Высота, мм    59
Номин импульсное выдерживаемое напряжение, кВ    6
Материал зажима    Сталь
Размер предохранителя, мм    5х20
Материал изоляции корпуса    Полиамид
Кол-во в комплекте, шт    50
Степень защиты - IP    IP00
Класс предохранителя    G
Номин частота, Гц    50
Длина, мм    49
Номин раб напряжение постоянного тока Ue, В    ≤ 800
Требуется торцевая изолирующая пластина    Да
Материал корпуса    EV000402
Сечение одножильного жёсткого провода, мм²    1,5...6
Количество зажимных клемм на 1 полюс    2
Степень загрязнения    3
Относительная влажность воздуха    ≥ 90
Степень защиты - IP без заглушки    IP00
Ширина или размер ячейки, мм    8.2
Номинальная способность к присоединению, мм²    1,5...4
Номин напряжение изоляции, В    1000
Климатическое исполнение    УХЛ3
Место соединения    Сбоку (поперечное)
Тип электрич соединения 1    Винтовое соединение
Материал токоведущей части    Латунь
Класс негорючести изоляц материала UL94    V0
Степень защиты - IP с уст заглушкой    IP20
Ремонтопригодность    Нет
