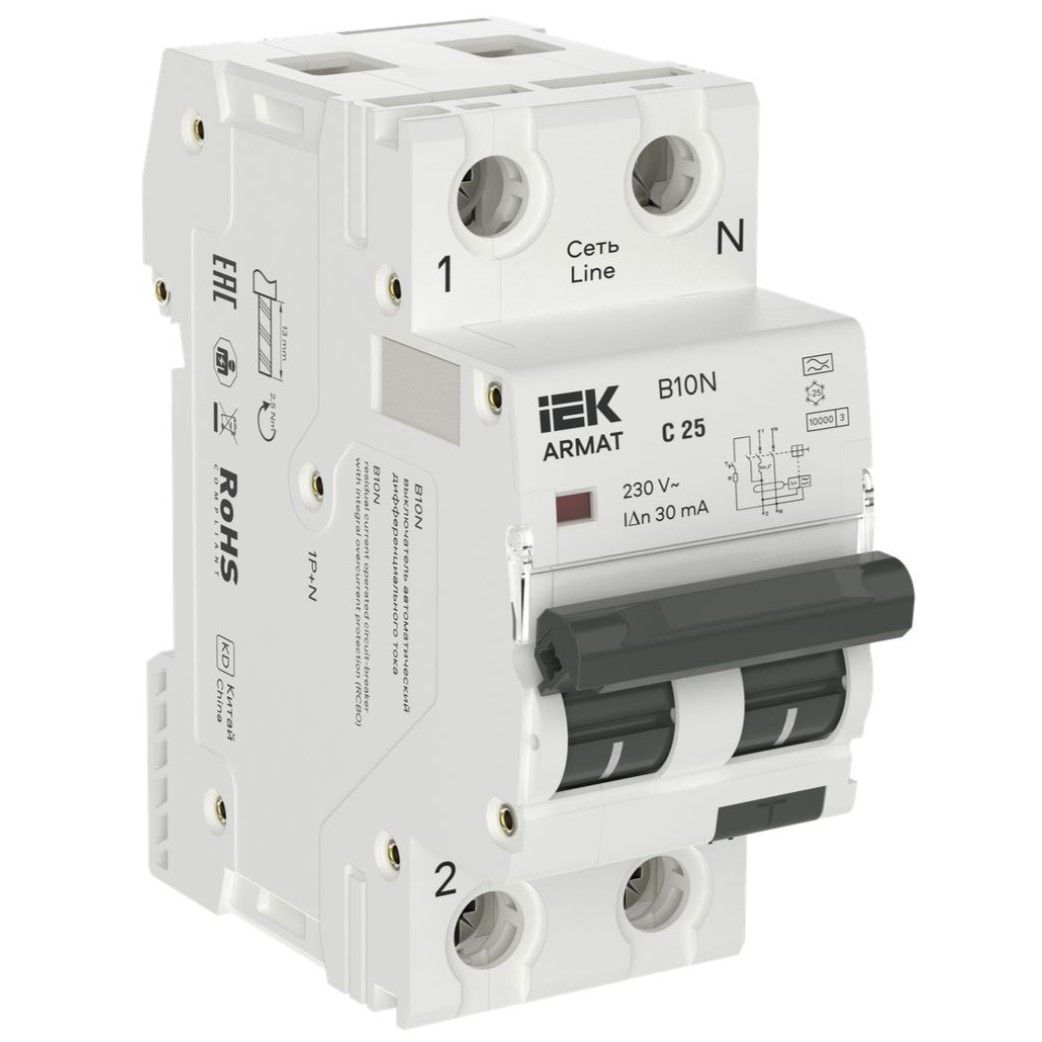

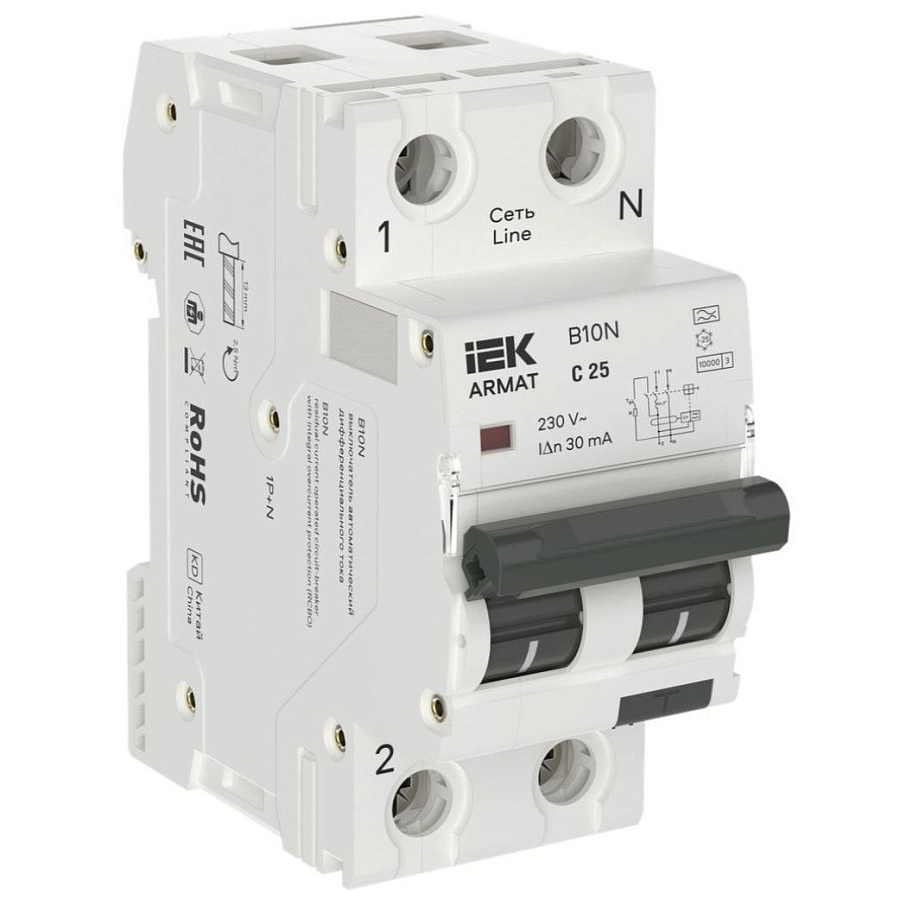

Автоматический выключатель дифференциального тока ARMAT АВДТ B10N 1P+NP C25 30мА тип A (36мм) IEK

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N с топологией полюсов 1P+N - надежное решение для промышленности, энергетики и бытового применения. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 1P+N означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в фазном полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка вывода исключает неправильное подключение и ошибку при монтаже проводников. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N 1P+N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX (дополнительные контакты и расцепители), а также поворотную рукоятку типа RHN, блокировку рукоятки взвода типа HLC и заглушку вывода пломбировочную типа OTL. Модельный ряд включает в себя устройства с номинальными токами от 6 А до 63 А, с характеристиками срабатывания по сверхтоку B и C, типом защитной характеристики по дифференциальному току A, с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества
Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания.
Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств (дополнительные контакты и расцепители) одновременно, а также совместимость с поворотной рукояткой типа RHN, блокировкой рукоятки взвода типа HLC и заглушкой вывода пломбировочной типа OTL.
Максимальный выдерживаемый момент винтового зажима в 5 Н·м снижает тепловыделение в выводе в месте контактного соединения, что уменьшает потребляемую мощность на полюсе устройства, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже.
Подключение шинами PIN и FORK реализовано как сверху так и снизу устройства, что увеличивает вариативность подключений в распределительном щите.

Технические характеристики
Номин ток, А    25
Количество полюсов    1Р+N
Номин ток утечки, А    0,03
Тип тока утечки    A
Характеристика срабатывания - кривая тока    C
Тип напряжения    Переменный (AC)
Номин раб напряжение, В    230
Наличие электронного расцепителя    Нет
Степень загрязнения    2
Класс токоограничения    3
Наличие электромагнитного расцепителя    Да
Отключение нейтрали    Да
Отключающая способность по IEC 60947-2, кА    10
Тип монтажа    на DIN-рейку
Наличие теплового расцепителя    Да
Момент затяжки винтов контактных зажимов, нм    5
Рабочий режим    Продолжительный
Монтажная глубина - ниши, мм    76
Электрическая износостойкость, В-О    10000
Общ количество полюсов    2
Механическая износостойкость, циклов В-О    20000
Номин неоткл дифференциальный ток, мА    0,5IΔn
Тип подключения    Винтовое соединение
Наличие дифференциального расцепителя    Да
Степень защиты - IP    IP20
Ширина по количеству модульных расстояний    2
Тип расцепителя    Тепловой, электромагнитный
Отключающая способность по EN 60898, кА    10
Номин импульсное выдерживаемое напряжение, кВ    4
Количество защищенных полюсов    1
Температура эксплуатации, °C    -25...55
Частота    50/60 Гц
Макс сечение входящего кабеля, мм²    25
