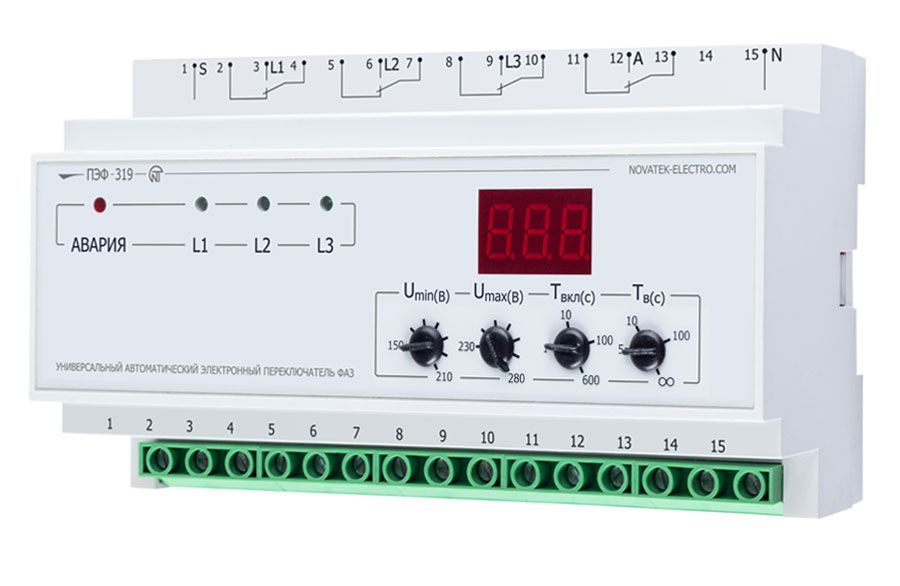

Переключатель фаз ПЭФ-319 (Новатек-Электро)

Универсальный автоматический электронный переключатель фаз ПЭФ-319 – микропроцессорное цифровое изделие. Изделие предназначено для питания промышленной и бытовой однофазной нагрузки 220/230 В 50 Гц от трехфазной четырехпроводной сети (3х400+N) с целью обеспечения питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
В зависимости от наличия и качества напряжения на фазах ПЭФ-319 автоматически производит выбор ближайшей по приоритету фазы в пределах порогов, заданных Пользователем, и подключает к ней однофазную нагрузку:

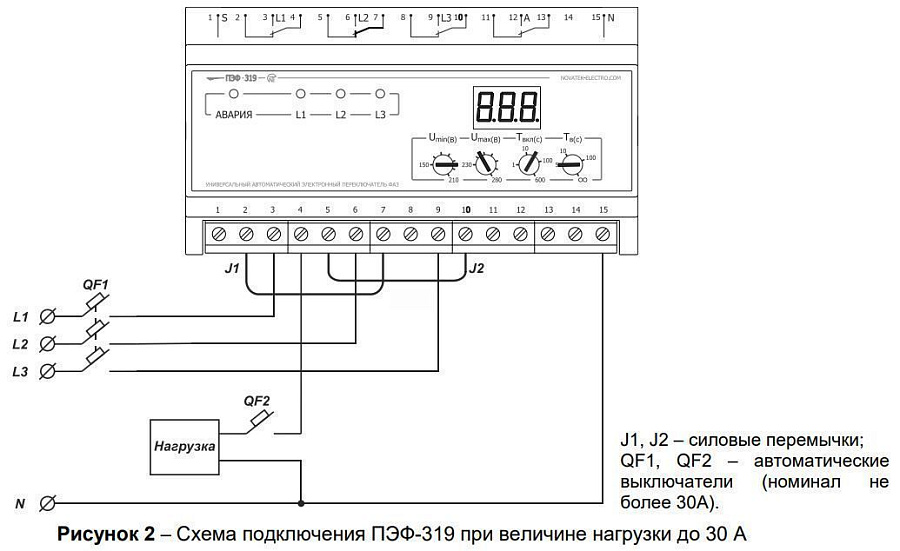

– при мощности до 6,6 кВт (30 А) нагрузка питается непосредственно от ПЭФ-319;

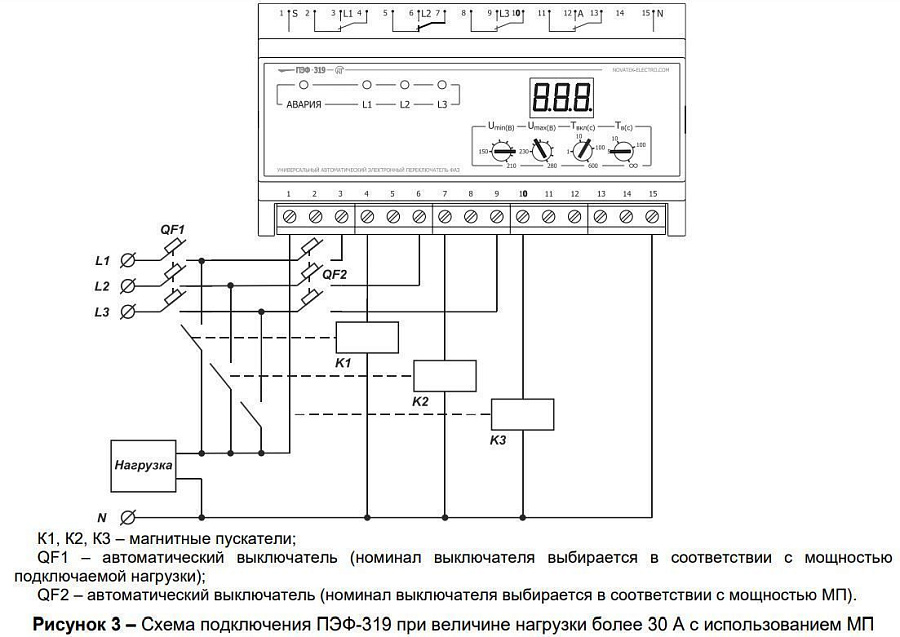

– при мощности, превышающей 6,6 кВт (30 А), изделие управляет катушками магнитных пускателей соответствующей мощности (МП в комплект не входят).
Пороги минимального и максимального напряжения задаются Пользователем

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное переменное однофазное напряжение питания, В 220/230
Напряжение, при котором сохраняется работоспособность по единственной фазе, В 120
Частота сети, Гц 45 – 65
Диапазон срабатывания по Umin, В 150 – 210
Диапазон срабатывания по Umax, В 230 – 280
Диапазон регулирования времени возврата на приоритетную фазу, с* 5 – 200
Диапазон регулирования времени повторного включения, Твкл, с 1 – 600
Фиксированная задержка переключения (отключения) по Umin, с 12
Время переключения на резервные фазы, не более, с 0,2
Гистерезис по напряжению, В 5 – 7
Точность определения порога срабатывания, В ±3
Максимальный коммутируемый ток (активный) выходных контактов, А 30
Максимальный коммутируемый ток (активный) выходных контактов дополнительного реле, A:~ 16
Фазное напряжение, при котором сохраняется работоспособность изделия, В 400
Кратковременно допустимое максимальное фазное напряжение, при котором сохраняется работоспособность, В 450
Потрeбляемая мощность (под нагрузкой), ВА, не более 10
Коммутационный ресурс выходных контактов:
- под нагрузкой 30 А, не менее:100 000 раз
- под нагрузкой 5 А, не менее: 1 млн. раз
Габаритные размеры (рис.1), H*B*L, мм 90,8*157*59
Масса, не более, кг 0,38
Изделие сохраняет свою работоспособность при любом положении в пространстве
