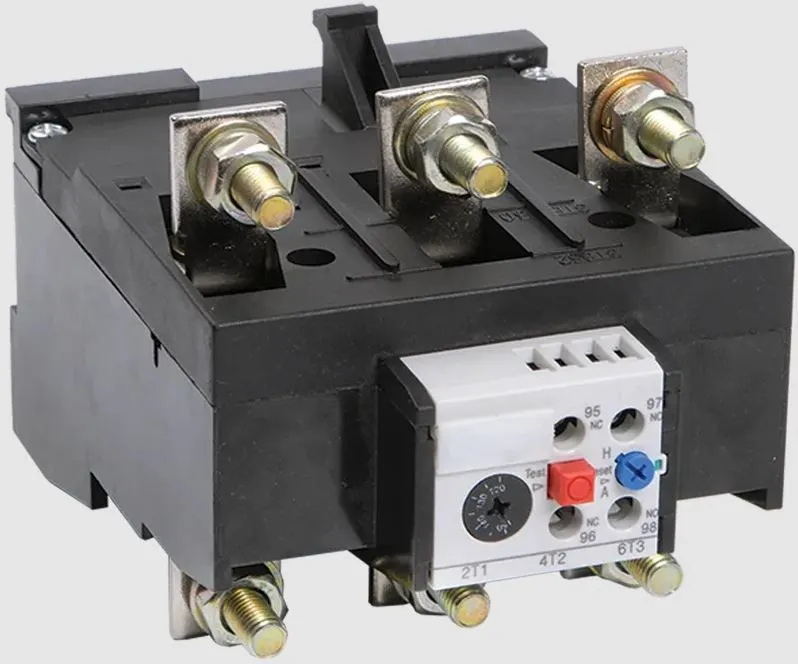

Реле электротепловое РТИ 5370 (63-90А) IEK
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Технические характеристики:
Тип монтажа Непосредственный монтаж / одиночное расположение
Ширина 104.0 мм
Высота 100.0 мм
Глубина 146.0 мм
Вес ≤ 0,9 кг
Номин раб напряжение 230; 400; 660 В
Номин напряжение изоляции Ui 1000 В
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во вспомогат норм замкнутых-НЗ конт 1
Количество полюсов 3
Температура эксплуатации от -25 до +55 °C
Номин импульсное напряжение 8 кВ
Кол-во вспомогат переключающих контактов 0
Класс защиты Класс 10
Тип подключения силовой электрич цепи Винтовое соединение
Регулируемый диапазон тока 63...90 А
Рабочая частота 0-400 Гц
Доп конт - Момент затяжки 1.5 Нм
Ток предохранителя qG 160.0 А
Ток предохранителя aM 100 А
Макс момент затяжки зажимов главн цепи 15 Нм
Гибкий кабель 1 или 2 провода-доп конт 1-4 мм²
Гибкий кабель с наконечником 1 пров-доп конт 1-4 мм²
Гибкий кабель с наконечником 2 пров-доп конт 1-2,5 мм²
