Реле тока РТ-02Н (5-20А)

Реле тока РТ-02Н предназначено для контроля переменного тока в диапазоне 5–20 А и применяется в схемах релейной защиты и автоматики электрических систем.

Некоторые технические характеристики:
максимальный допустимый ток (не более 1 минуты) — 30 А;
погрешность установки — 5%;
средняя основная погрешность — 5%;
погрешность от изменения температуры на 1 °С — 0,2%;
время срабатывания реле при превышении контролируемого тока установленного значения — не более 0,1 секунды;
время повторной готовности — не более 0,2 секунды;
коэффициент возврата — не менее 0,95;
потребляемая мощность — не более 2,0 ВА;
масса — не более 0,3 кг.

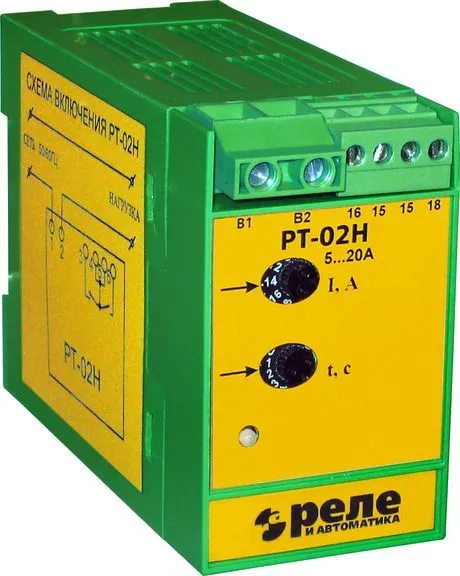

Устройство: пластмассовый корпус, в верхней части — контактные зажимы для подключения к контролируемой цепи и зажимы для подключения внешних коммутируемых цепей. На передней панели — потенциометр регулировки тока срабатывания реле, потенциометр установки задержки срабатывания исполнительного реле и светодиодный индикатор состояния реле.

Важно отметить, что реле РТ-02Н снято с производства. В качестве замены производитель рекомендует использовать реле РТ-15М с диапазоном 2,5–25 А.
