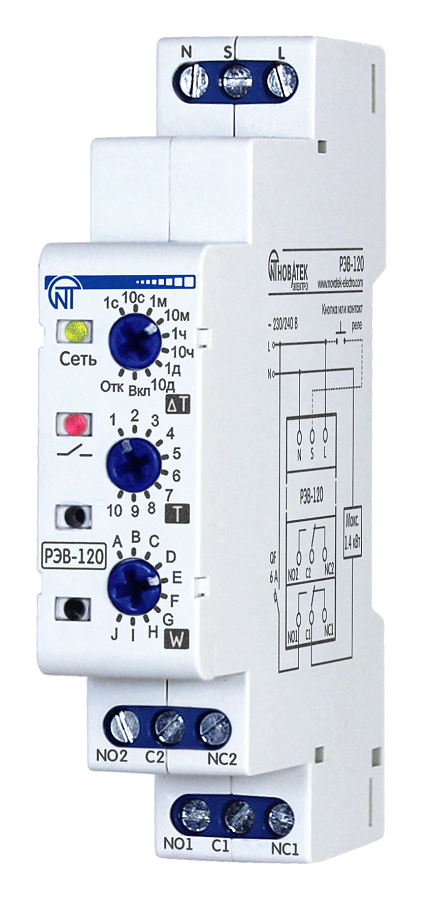

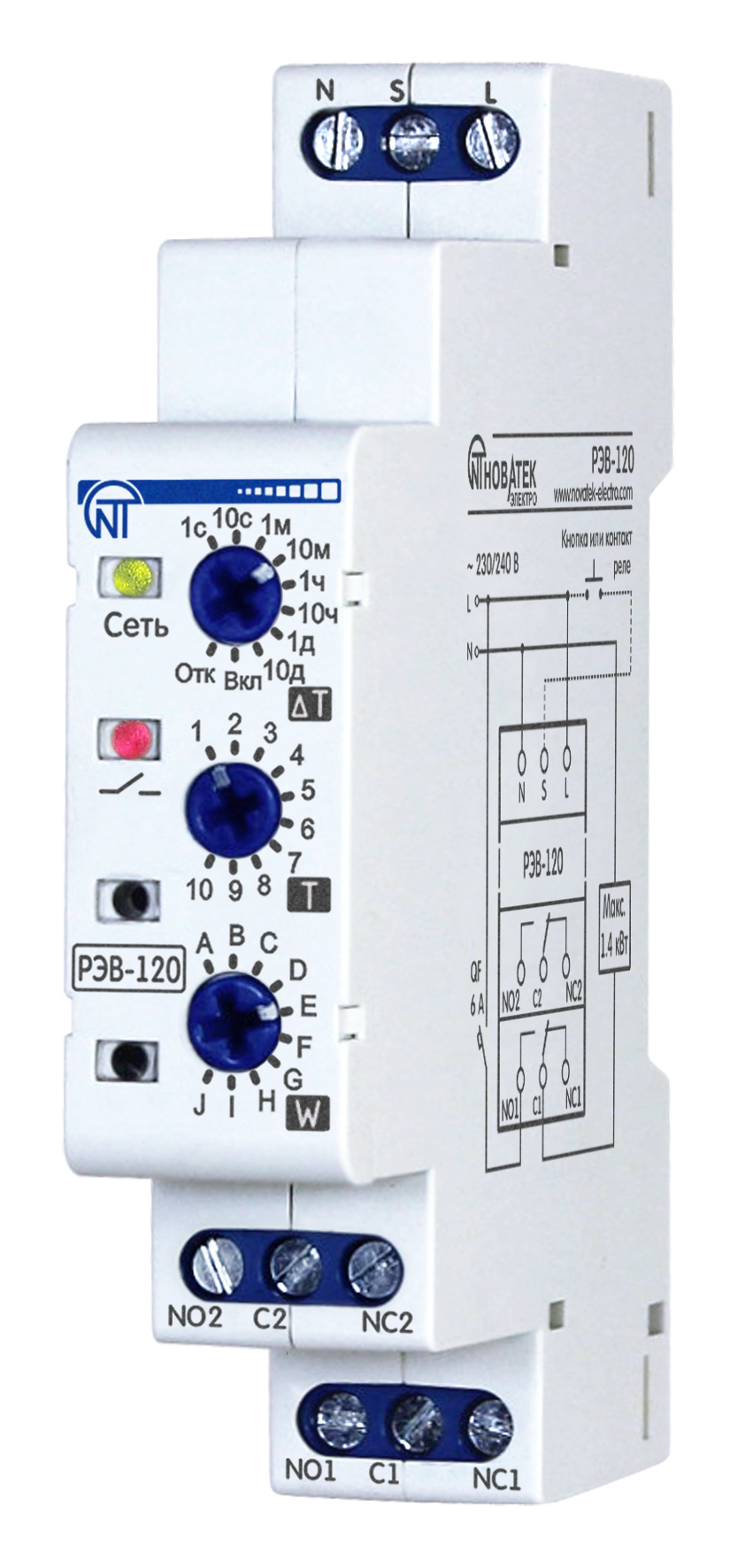

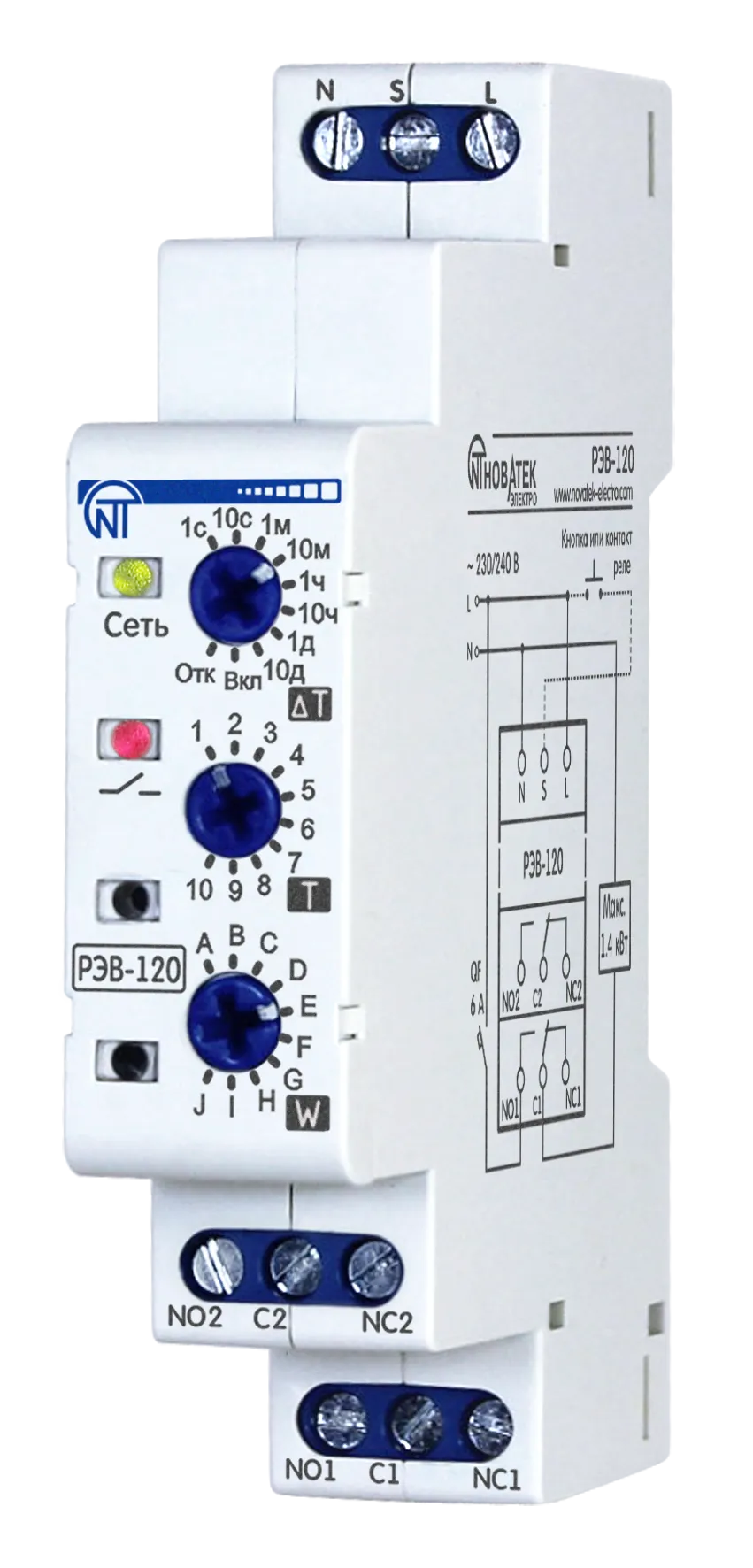

Реле времени РЭВ-120 (Новатек-Электро)

Реле времени РЭВ-120 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.

Предусмотрено десять режимов работы:
- задержка на включение;
- выдержка времени при подаче питания;
- периодический с задержкой при включении;
- периодический с выдержкой времени при включении;
- задержка на отключение (при размыкании управляющего контакта);
- импульсный 1 (при замыкании управляющего контакта);
- импульсный 2 (при размыкании управляющего контакта);
- задержка включения-выключения (по управляющему контакту);
- шаг реле нагрузки (при каждом замыкании управляющего контакта);
- генератор импульса 0,5 с.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение питания: В 230/240 В
Частота питающей сети, Гц 45 – 62
Напряжение, при котором сохраняется работоспособность: В 130-300 В
Допустимый гармонический состав (несинусоидальность) напряжения питания
Время готовности при подаче напряжения питания, с, не более 0,4
Точность выдержки времени, %, не менее 0,5
Точность установки времени (точность шкалы), %, не менее 2,5
Число режимов работы 10
Диапазон регулирования времени разбит на 10 поддиапазонов 0,1 … 1 с
1 … 10 с
6 с … 1 мин
1 … 10 мин
6 мин … 1 ч
1 … 10 ч
0,1 … 1 дня
1 … 10 дней
постоянно включено
постоянно отключено
Регулировка выдержки времени: Плавная
Номинальный режим работы: Продолжительный
Число и вид контактов (переключающие) 2
Климатическое исполнение УХЛ 3.1
Степень защиты корпуса ІР40
Степень защиты клеммника ІР20
Коммутационный ресурс выходных контактов при cos=1:
- под нагрузкой 6 А, раз, не менее 100 000
- под нагрузкой 1 А, раз, не менее 1 млн
Габаритные размеры, H x B x L, мм 90 x 65 x 18
Изделие сохраняет свою работоспособность при любом положении в пространстве
Габаритные размеры HxBxL, мм:
90x65x18
Масса, кг:
не более 0,150
