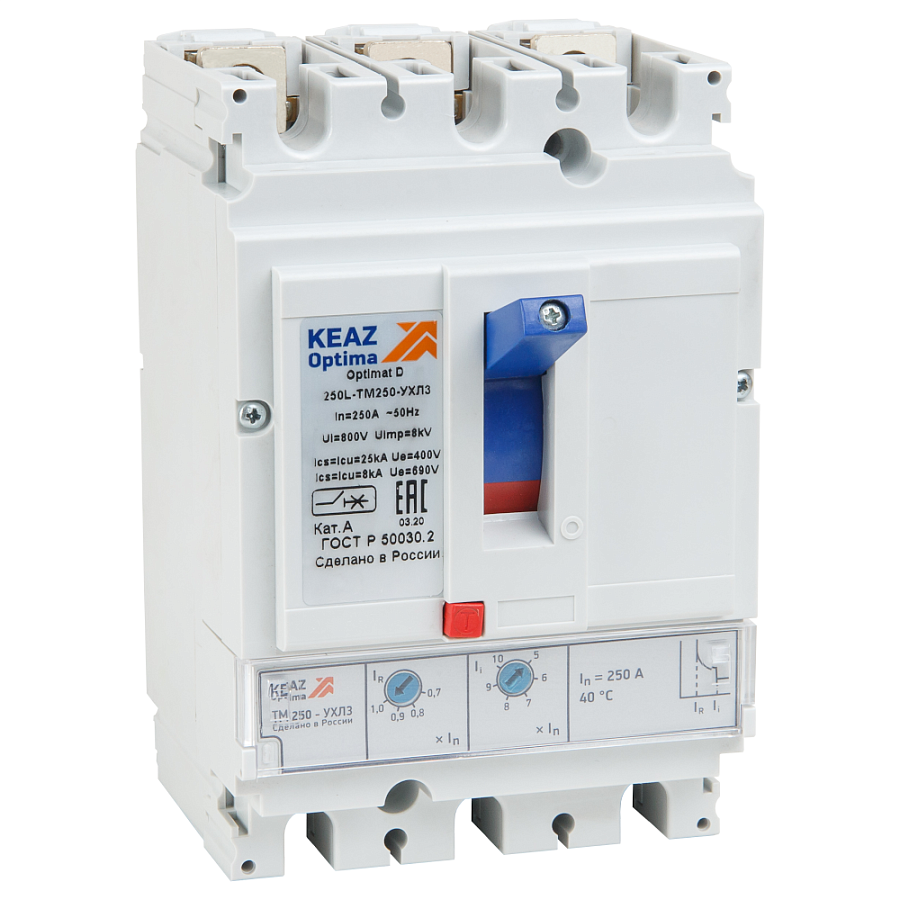

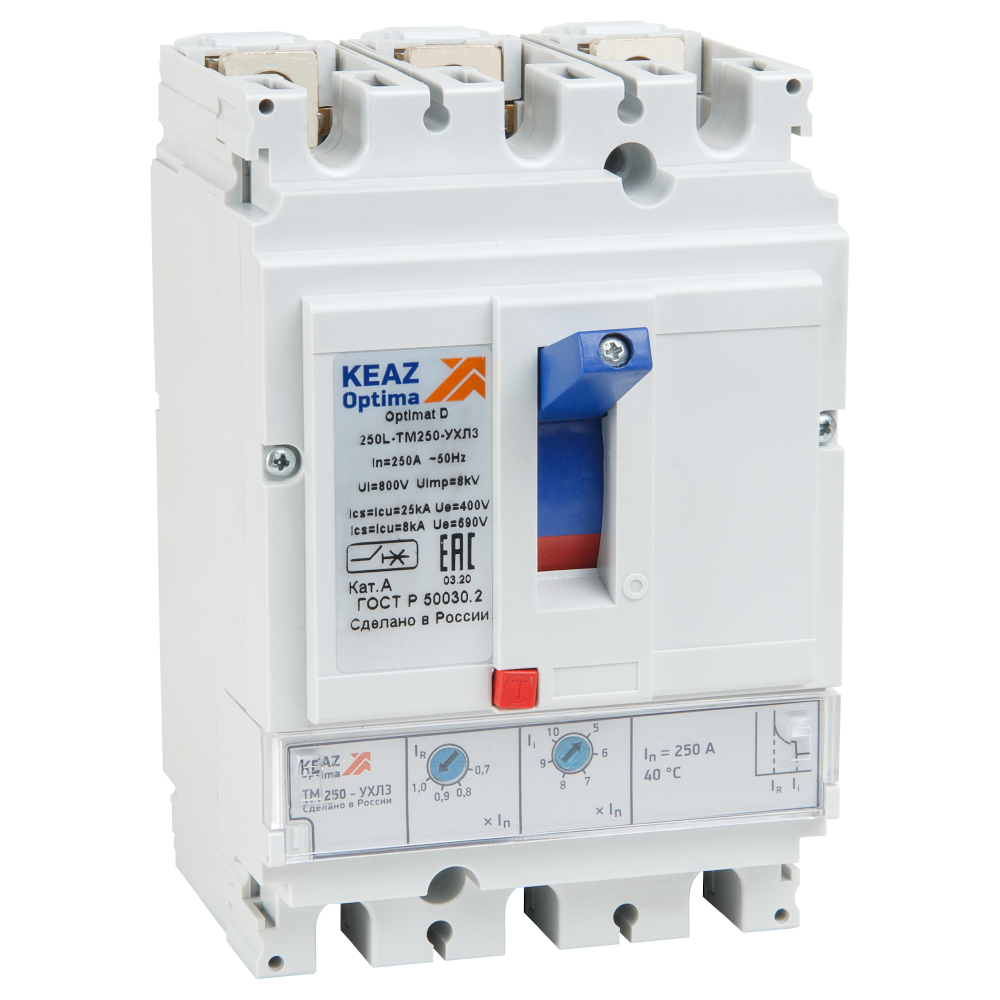

Выключатель автоматический OptiMat D250N-TM250-УХЛ3 (KEAZ)

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе  40 кА на номинальный ток 250 А, с термомагнитным регулируемым расцепителем.

Габариты изделия: Ширина (мм): 105
Габариты изделия: Высота (мм): 162,5
Габариты изделия: Глубина (мм): 122

Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 250
Диапазон регулировки теплового расцепителя (А): 0,7-1In
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 10
Номинальное рабочее напряжение переменного тока Ue (В)2: 690
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 5-10In
Рабочий диапазон сетевого напряжения (В): 0,04-1
Регулировка максимальных расцепителей тока: да
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 800
Номинальное импульсное напряжение Uimp (кВ): 8
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: TM
Контрольная температура (°С): 40
Номинальный продолжительный ток Iu (А): 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 3 000
Уставки рабочего тока расцепителя IR (А): 175;200;225;250
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1250;1500;1750;2000;2250;2500

Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 70
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 6 х 25
Вид присоединяемых проводников: шина/провод
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +70°С
Комплексная защита от замыканий на землю: нет
