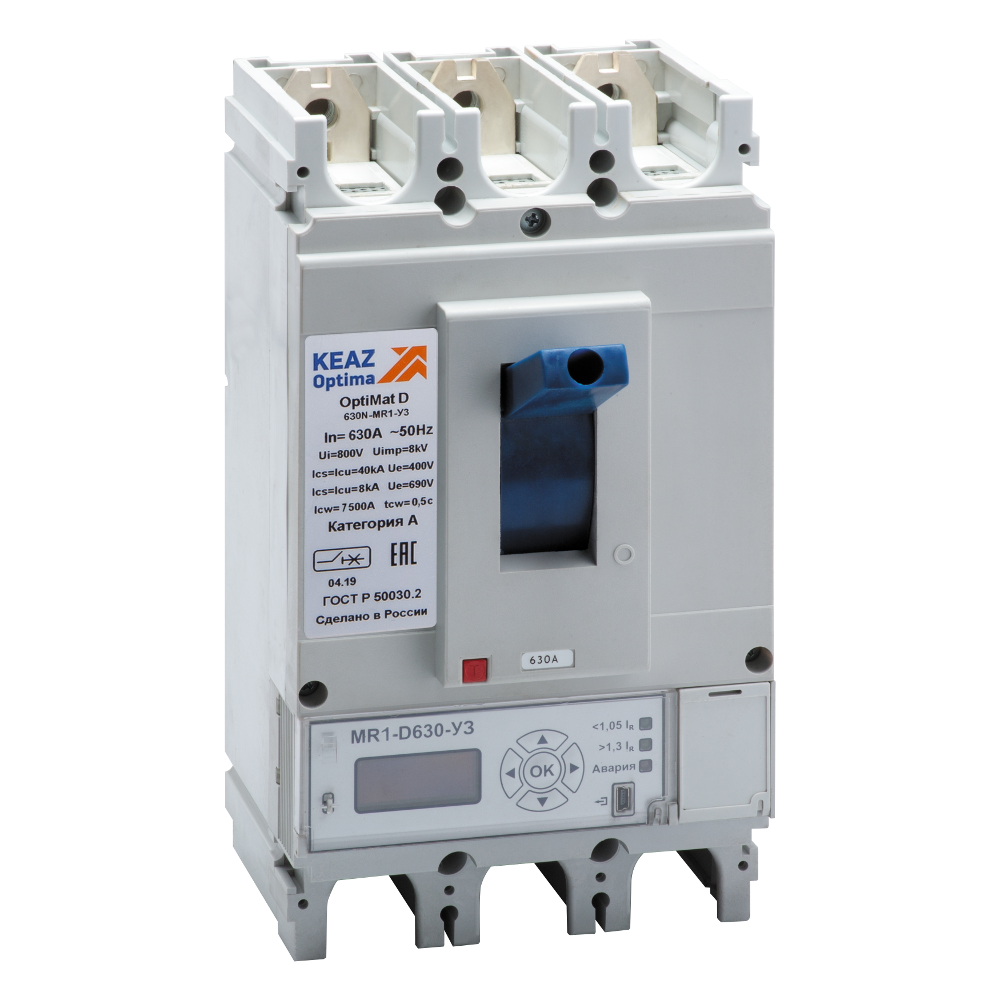

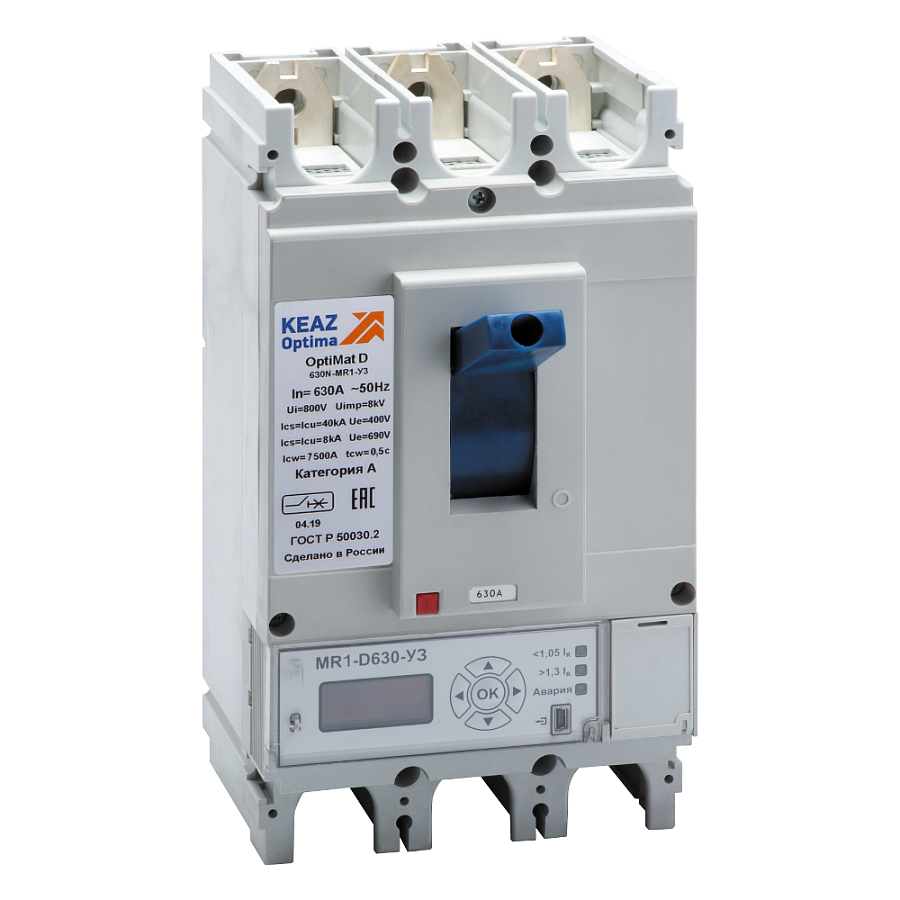

Выключатель автоматический OptiMat D400N-MR1-У3 (KEAZ)

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе  40 кА на номинальный ток 400 А, с микропроцессорным расцепителем.

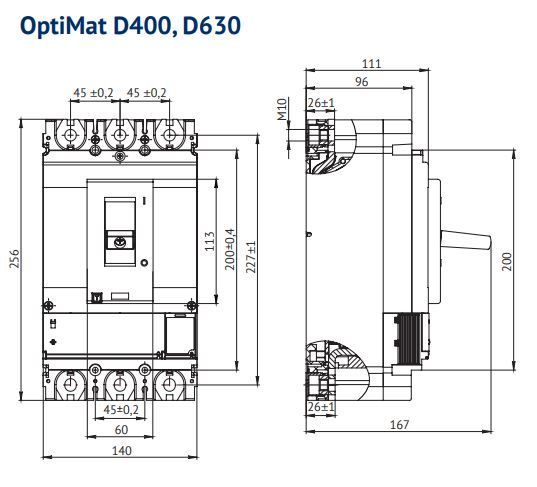

Габариты изделия: Ширина (мм): 140
Габариты изделия: Высота (мм): 256
Габариты изделия: Глубина (мм): 167

Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 400
Диапазон регулировки теплового расцепителя (А): 0,4-1In
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 8
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 1,5-10In
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 800
Номинальное импульсное напряжение Uimp (кВ): 8
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100

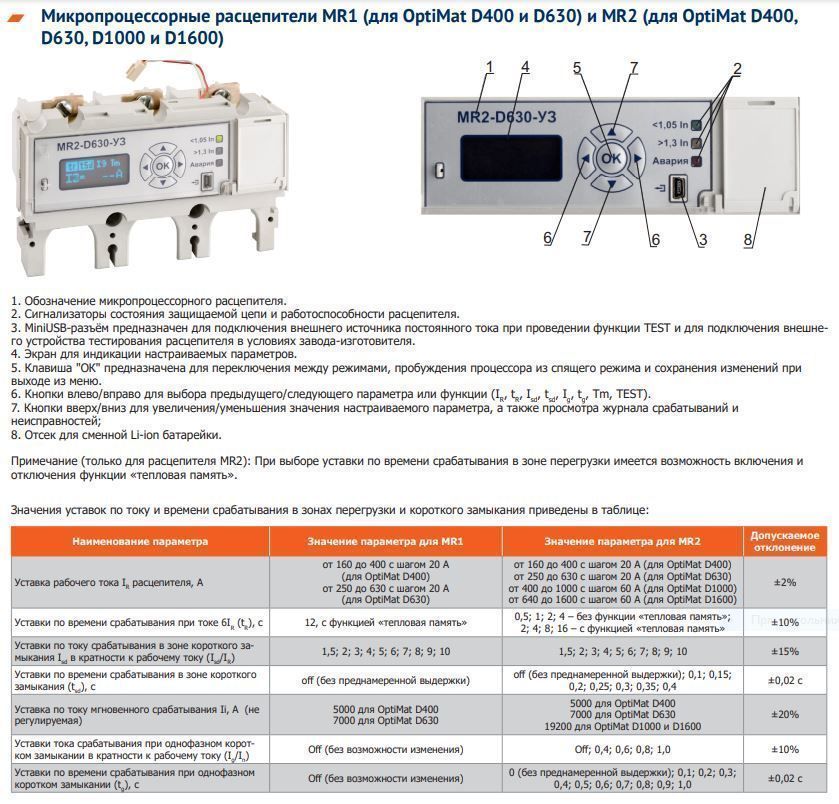

Тип расцепителя: MR1.0
Контрольная температура (°С): 30
Номинальный продолжительный ток Iu (А): 400
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): без выдержки
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Уставки рабочего тока расцепителя IR (А): 160;180;200;220;240;260;280;300;320;340;360;380;400
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 12
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000

Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 120
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Вид присоединяемых проводников: шина/провод
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики
Степень защиты (IP): IP30
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +70°С
Комплексная защита от замыканий на землю: нет
Категория применения: A
