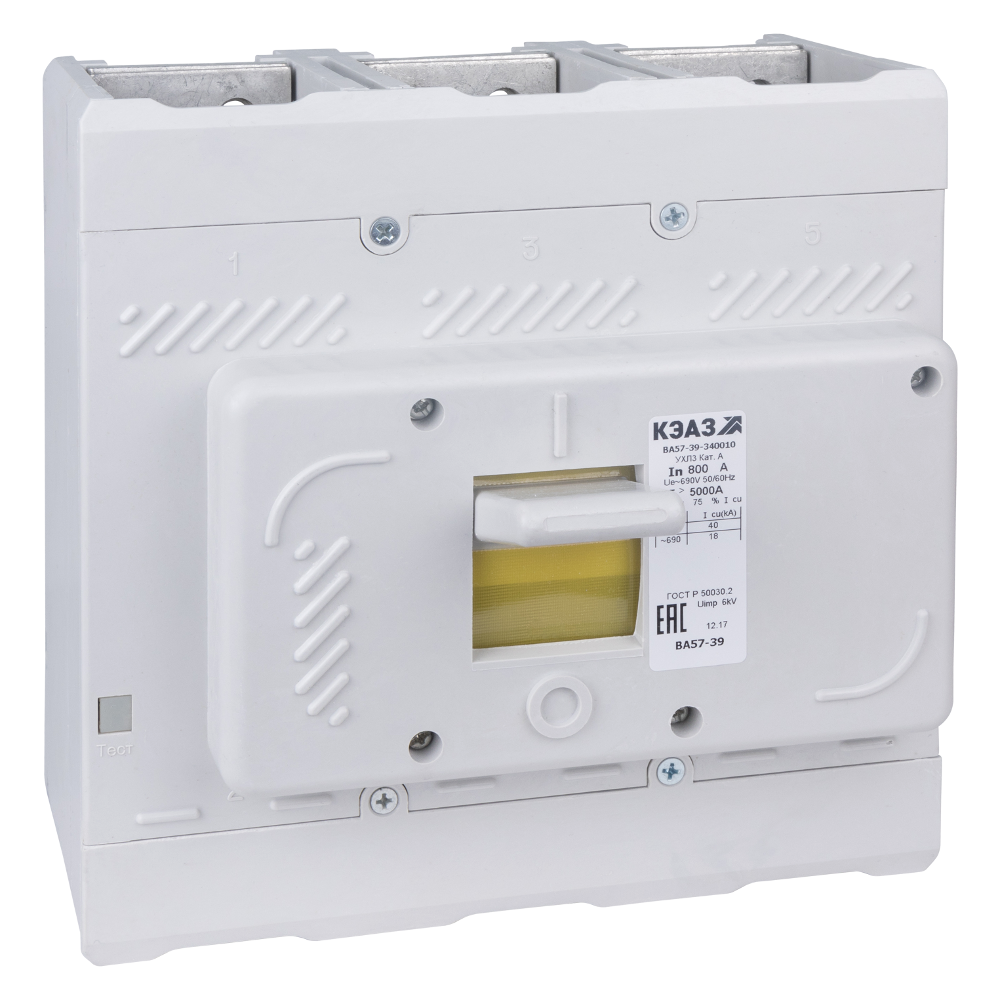

Выключатель автоматический ВА57-39-340010-320А-3200-690АС-УХЛ3-КЭАЗ

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе  40 кА на номинальный ток 320 А

Габариты и материалы
Ширина (мм): 225
Высота (мм): 224
Глубина (мм): 154

Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 320
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 18
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 3200А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 320
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Уставки рабочего тока расцепителя IR (А): 320
Уставки по току мгновенного срабатывания расцепителя Ii (А): 3200

Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 2х240
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 12х50
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет
