Выключатель автоматический ВА57Ф35-340010-250А-2500-400АС-УХЛ3-КЭАЗ

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе  40 кА на номинальный ток 250 А

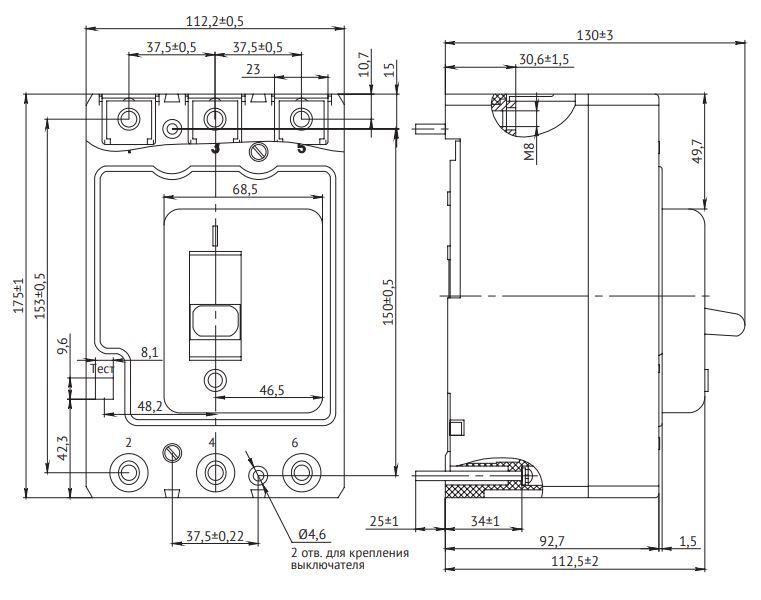

Габариты и материалы
Ширина (мм): 112
Высота (мм): 175
Глубина (мм): 130

Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 250
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 10
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 2500А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 250
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 15
Уставки рабочего тока расцепителя IR (А): 250
Уставки по току мгновенного срабатывания расцепителя Ii (А): 2500

Монтажные характеристики
Способ крепления (монтажа): винт

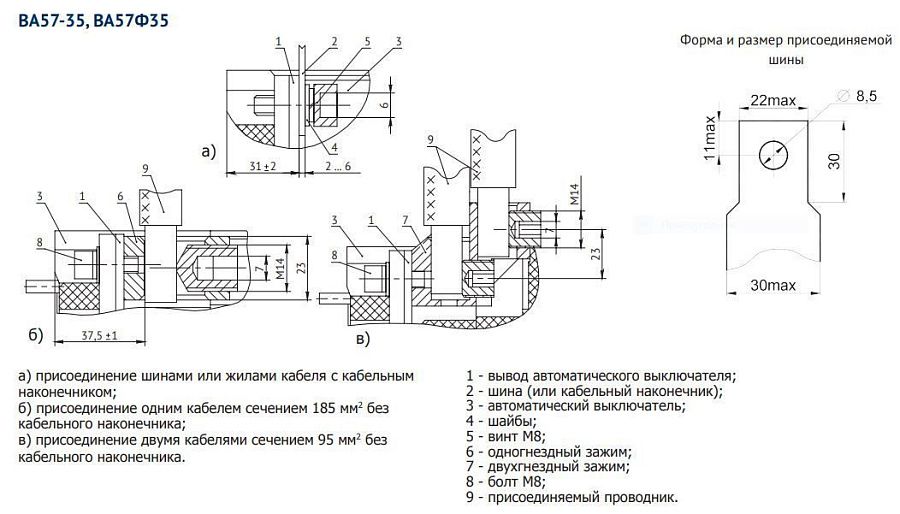

Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 185
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №1
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет
