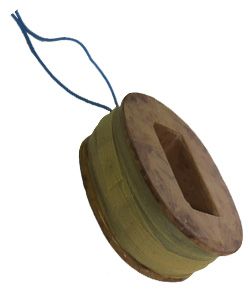

Катушка к МО 100 380В (ЭТ)

В наличии 2 шт.

2 450 ₽

Купить В список покупок

Катушка к электромагниту МО-100, рассчитанная на напряжение 380 В, — ключевой компонент электромагнитных приводов, используемых в промышленности и автоматизированных системах. Она преобразует электрическую энергию в магнитное поле, которое приводит в движение различные механизмы.
Конструкция: каркас из диэлектрического материала, на который намотан проводник (обычно медный или алюминиевый) с высоким качеством изоляции. Количество витков и сечение провода подбираются так, чтобы обеспечить оптимальные характеристики магнитного поля при заданном напряжении. После намотки катушка пропитывается специальными компаундами для защиты от влаги, пыли и механических воздействий.
Характеристики
Напряжение: 380 В с частотой 50 Гц.

Режим работы: прерывисто-продолжительный (ПВ = 100%) или повторно-кратковременный (ПВ = 40%).

Потребляемая мощность: в момент включения — 2000 ВА, при втянутом якоре — 140 Вт (ПВ 40%) или 70 Вт (ПВ 100%).

Номинальный момент электромагнита: 5,4 Н·м (ПВ 40%) или 2,9 Н·м (ПВ 100%).

Масса: 0,7 кг.

Степень защиты: IP00.

Габариты: без упаковки — 100×130×45 мм.

Применение
Катушка МО-100 используется в пружинных колодочных тормозах серии ТКТ-100 для крановых электроприводов. Она создаёт электромагнитное поле, обеспечивающее размыкание тормозных колодок, что позволяет управлять движением механизмов крана.

Правила эксплуатации
Для установки или замены катушки в электромагнит необходимо откинуть якорь магнита, снять верхнюю планку электромагнита, которая крепится на четырёх болтах, и осуществить замену.
В случае перегорания катушки её можно перемотать в соответствии с этикеткой, где указано количество витков и сечение эмалированного провода.
Для предотвращения вибрации при работе в электромагните следует подкладывать резиновые прокладки между катушкой и прижимной планкой магнита.

Высота (мм)

Артикул

ET504502

Бренд

Электротехник
