Ограничитель перенапряжения УЗПН-10 ЛК УХЛ1

Ограничитель перенапряжения УЗПН-10 ЛК УХЛ1 предназначен для снижения числа грозовых отключений воздушных линий 10 кВ и предотвращения пережога изолированных проводов ВЛЗ дугой сопровождающего тока промышленной частоты.

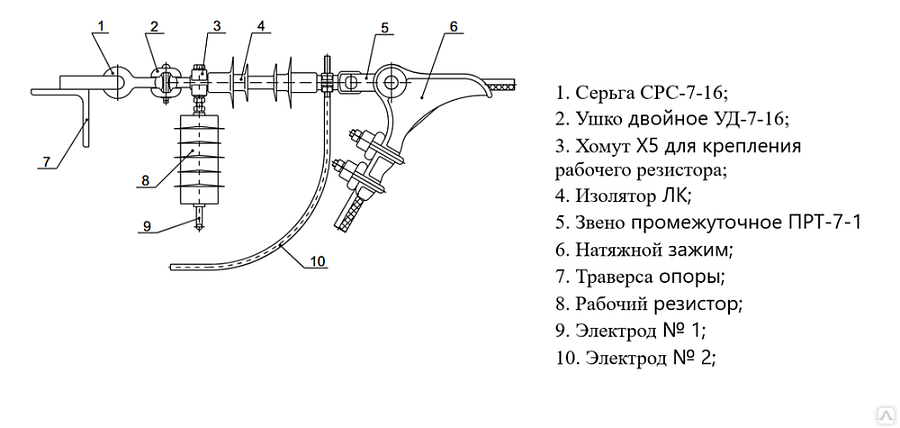

Устройство состоит из рабочего резистора с нелинейной вольтамперной характеристикой и внешнего искрового промежутка. Монтируется на опорах со стержневыми полимерными изоляторами. Внешний искровой промежуток образуется между двумя электродами, один из которых крепится на верхнем фланце рабочего резистора, а другой — на полимерном изоляторе ВЛ.

Некоторые технические характеристики:

класс напряжения сети: 10 кВ;
наибольшее длительно-допустимое рабочее напряжение: 12,7 кВ;
номинальный разрядный ток: 10 кА;
масса: 2,0±0,05 кг.
