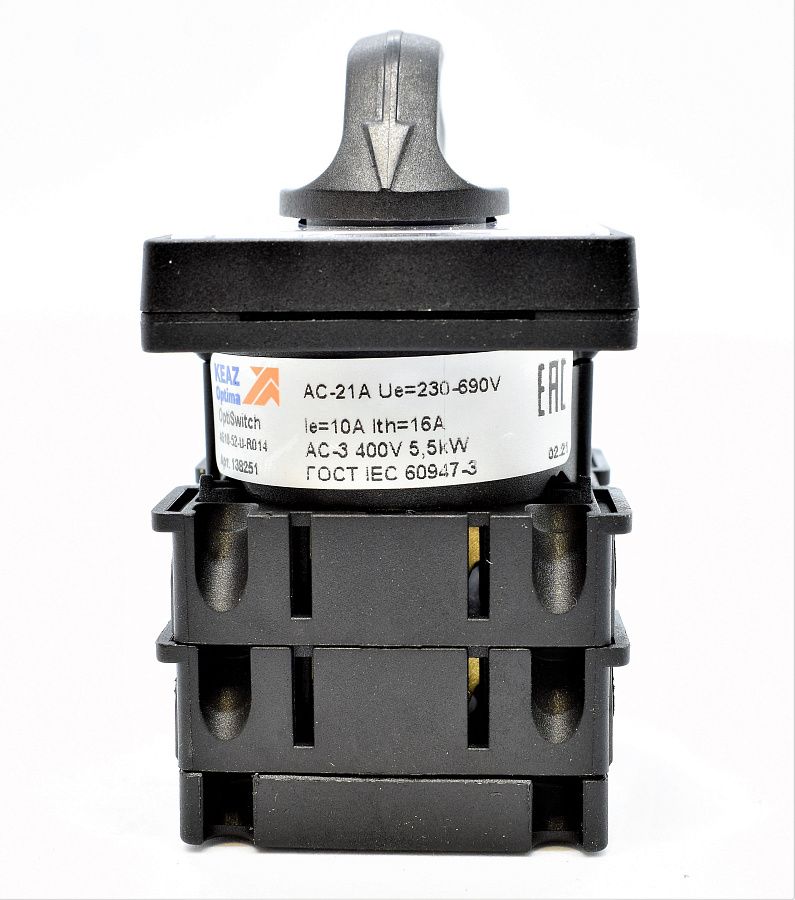

Переключатель OptiSwitch 4G10-52-U-R014

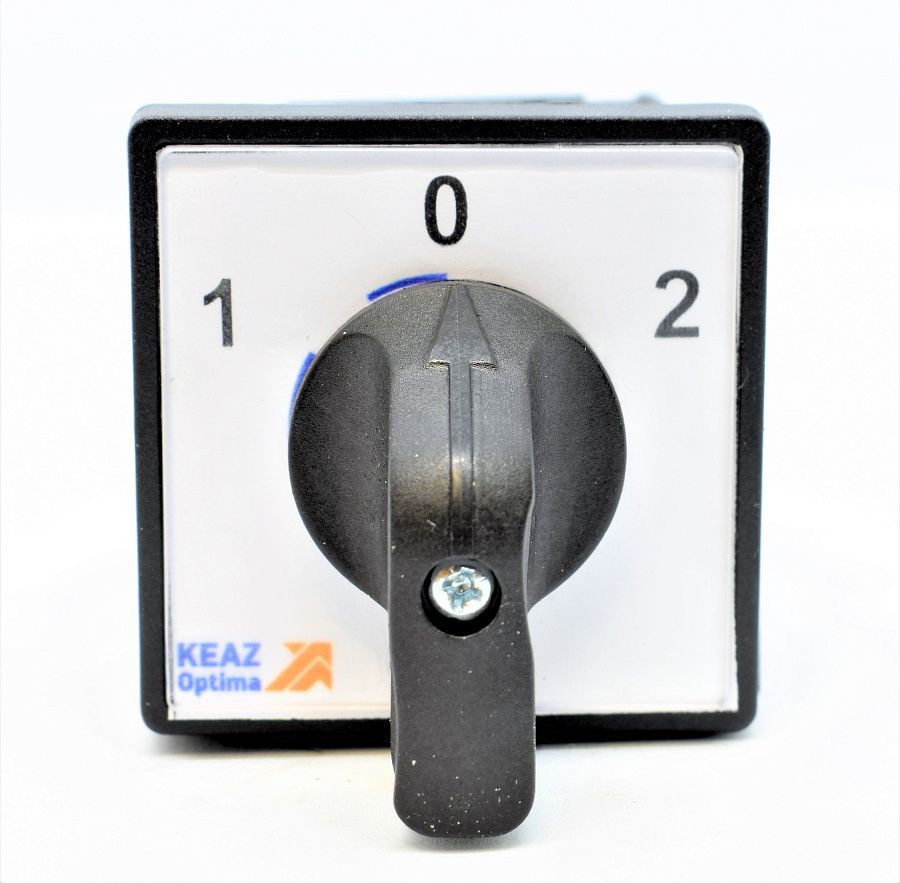

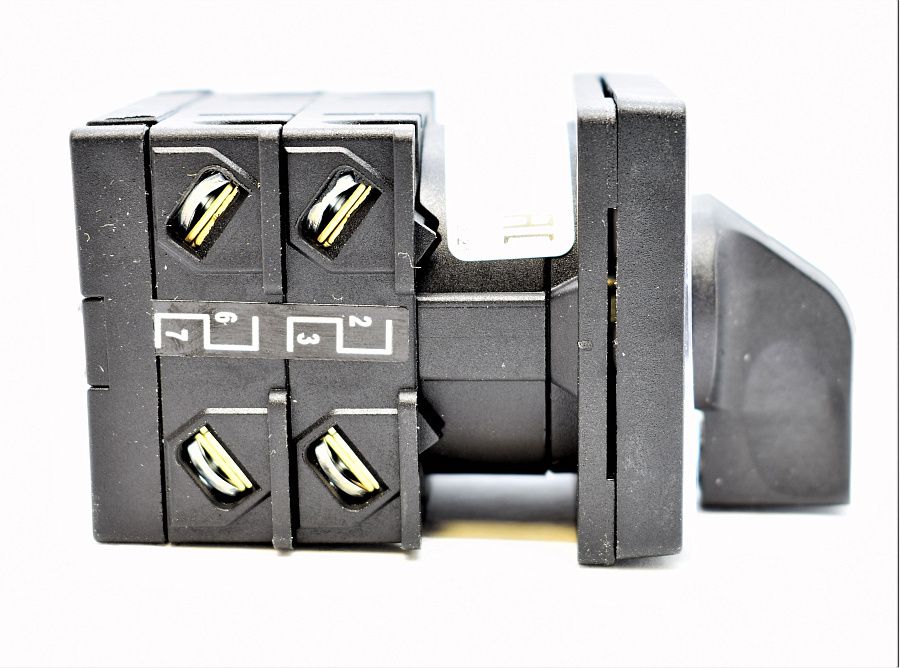

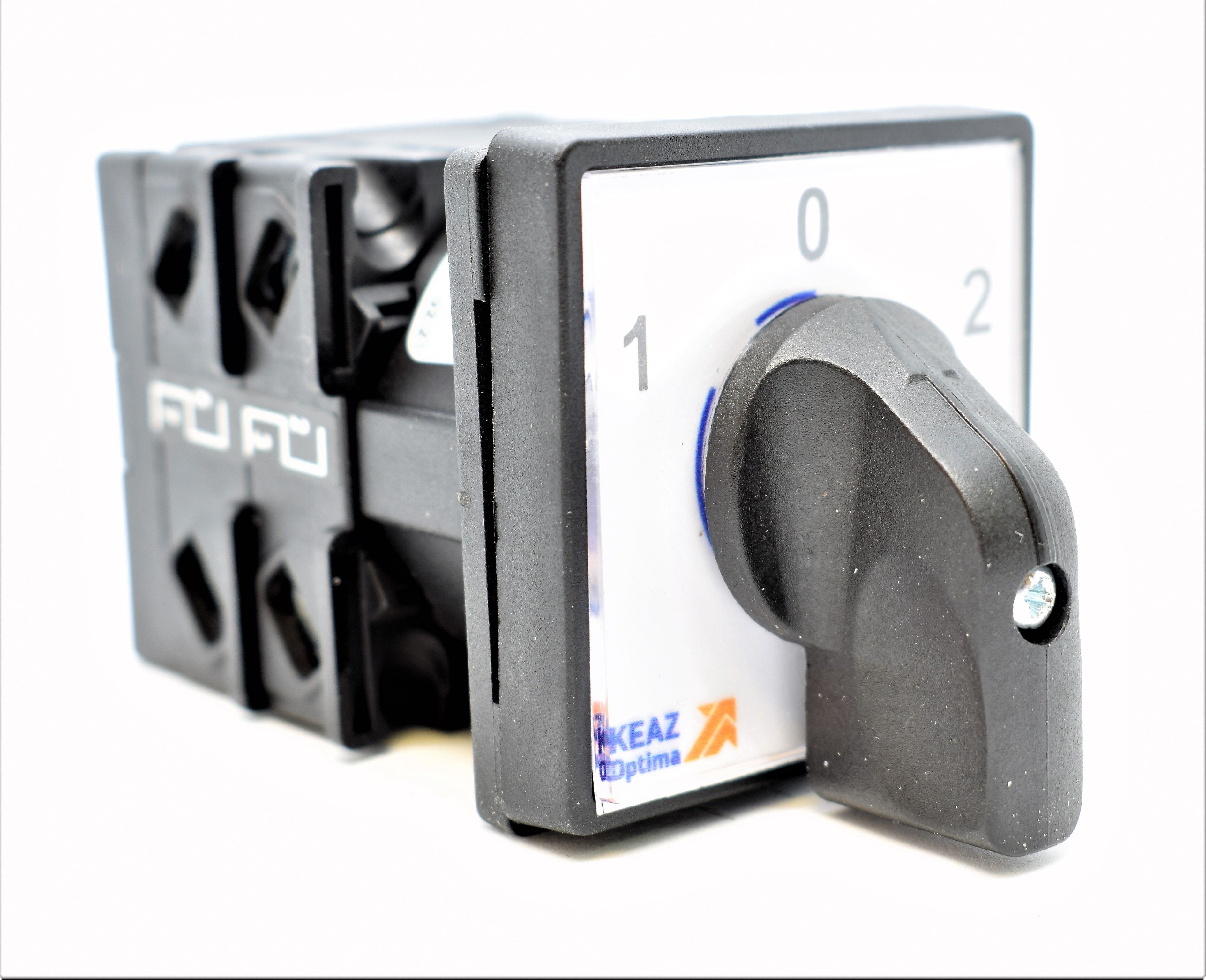

Открытый 2 полюсный кулачковый переключатель на номинальный ток 10 А c 3 положениями рукоятки.
Инструкция
Для правильной установки и подготовки к работе кулачковых переключателей OptiSwitch 4G10-52-U-R014 необходимо выполнить следующие действия:

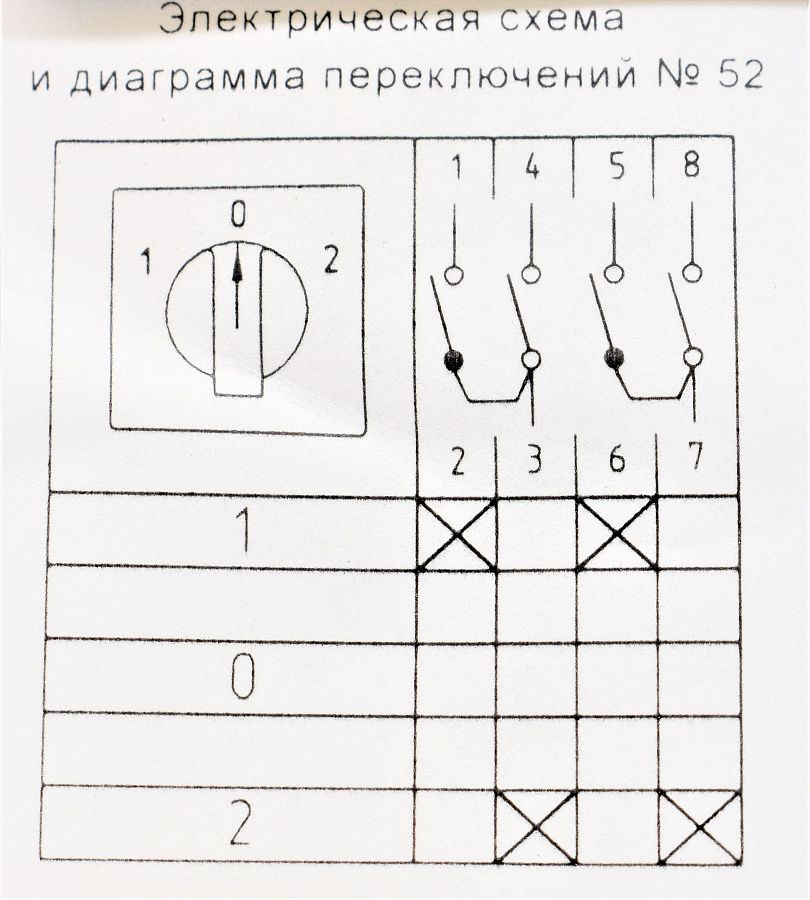

Проверить соответствие диаграммы работы переключателей электрической схеме на этикетке (входит в комплект поставки).
Проверить целостность и работоспособность устройств, выполнив несколько переключений в разных направлениях.
Исполнения переключателей, предназначенные для монтажа на дверцу шкафа, устанавливаются и крепятся винтами (входят в комплект поставки) в шкафу на металлические или изоляционные панели.
В случае крепления без использования винтов устройство следует установить на стандартную DIN-рейку шириной 35 мм.
Присоединение проводников и кабелей к переключателю в оболочке со степенью защиты IP65 производится при снятой крышке изделия. При установке крышки необходимо ее плотно притянуть четырьмя винтами, не допуская перекоса.
Сечение присоединительных проводов должно соответствовать указанному в таблице:
Номинальный ток, А
10
16;25
40;63;80
100
Сечение присоединительных проводов, мм2
Жесткий
1х2,5
1х6
1х25
6х35мм2 кабельные наконечники
2х1,5
2х4
2х10
Гибкий
1х2,5
1х4
1х16
2х1,5
2х2,5
2х6
Монтаж переключателей OptiSwitch 4G10-52-U-R014 должен осуществляться при снятом напряжении.
Техническое обслуживание переключателей необходимо проводить не реже 1 раза в 6 месяцев.
