Комплект термоусаживаемых изоляторов КТИ-1 до 35кВ (™КВТ)
Предназначены для увеличения длины пути утечки и обеспечения гарантированно сухих зон на поверхности концевых муфт при наружной установке
Комплекты позволяют модифицировать муфты внутренней установки на муфты наружной установки
Состав комплекта:

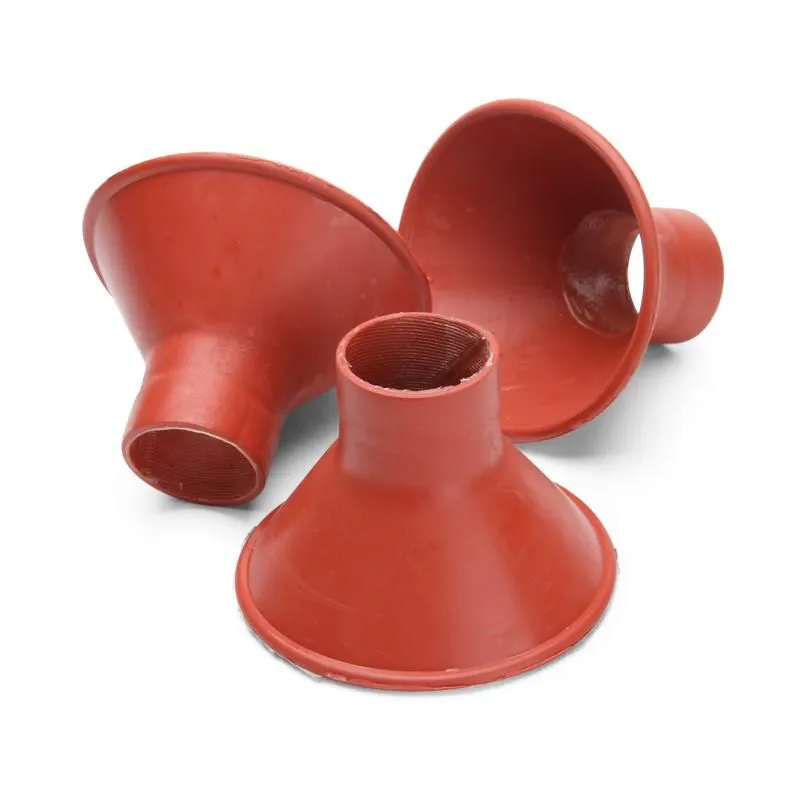

3 термоусаживаемых антитрекинговых изолятора
Для концевых муфт на трехжильные кабели с бумажной маслопропитанной и пластмассовой изоляцией и одножильные кабели из сшитого полиэтилена на напряжение до 35 кВ
Форма и размеры изоляторов обеспечивают гарантированно сухие зоны изоляции на поверхности концевых муфт, препятствующие возникновению трекинга
Применение системы жильных изоляторов в концевых муфтах наружной установки существенно увеличивает длину пути токов утечки
Выполнены из специального антитрекингового материала, стойкого к погодно-климатическим условиям, старению и ультрафиолетовому излучению
На внутреннюю поверхность термоусаживаемой горловины нанесен слой термоплавкого клея, обеспечивающего прочность конструкции после усадки

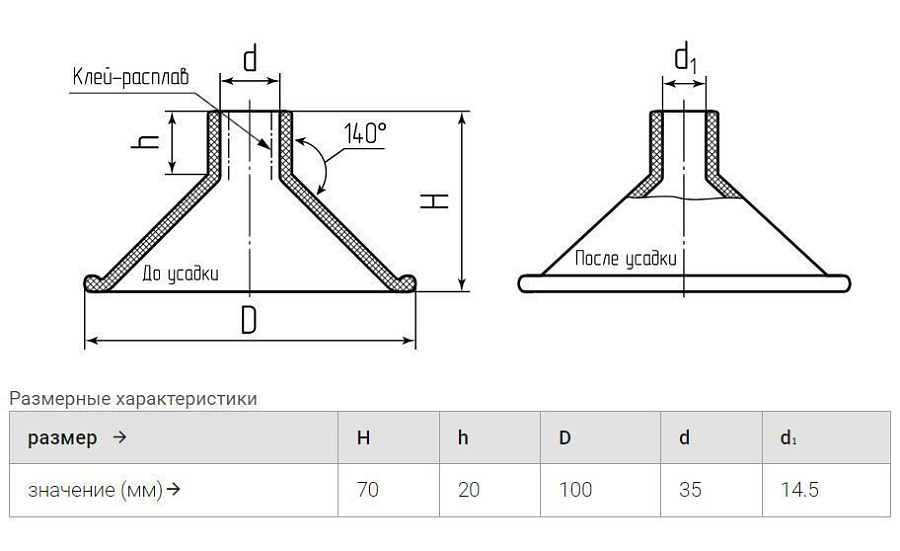

Технические характеристики:
- рабочее напряжение, до (кВ): 35
- максимальный внутренний диаметр корпуса до усадки, мм: 35
- минимальный внутренний диаметр корпуса после усадки, мм: 14.5
- внешнией диаметр изолятора 100 мм
Для типов муфт: 3КВТп-10-25/50, 3КВТп-10-70/120, 3КВТп-10-150/240, • 3КВТп-10-25/50(Б), 3КВТп-10-70/120(Б), 3КВТп-10-150/240(Б) • 3КНТп-10-25/50, 3КНТп-10-70/120, 3КНТп-10-150/240 • 3КНТп-10-25/50(Б), 3КНТп-10-70/120(Б), 3КНТп-10-150/240(Б) • 3ПКВТп-10-35/50, 3ПКВТп-10-70/120 • 3ПКВТп-10-35/50(Б), 3ПКВТп-10-70/120(Б) • 3ПКНТп-10-35/50, 3ПКНТп-10-70/120 • 3ПКНТп-10-35/50(Б), 3ПКНТп-10-70/120 • 1ПКВТ-10-70/120, 1ПКНТ-10-70/120 • 1ПКВТ-10-70/120(Б), 1ПКНТ-10-70/120(Б)
