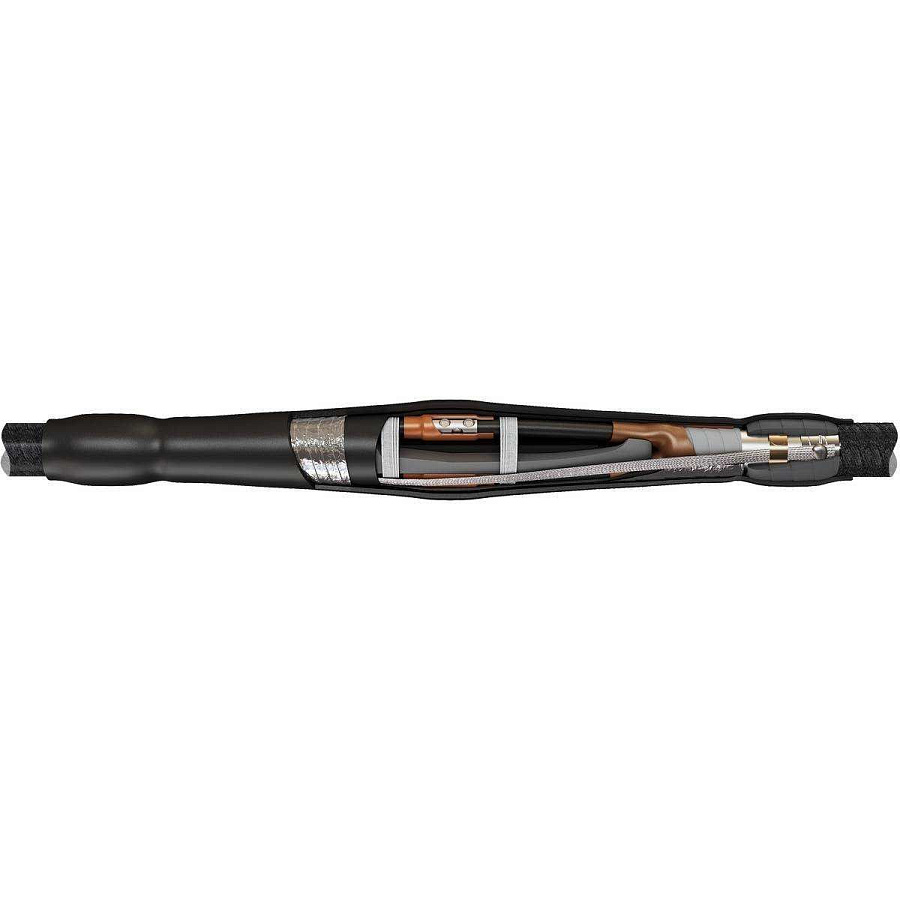

Муфта кабельная соединительная 3СТп-10-150/240 (Б) (КВТ)

Предназначены для соединения 3-х жильных кабелей:
- с бумажной маслопропитанной изоляцией
- с броней или без брони
- с общей алюминиевой или свинцовой оболочкой
- на напряжение 6 и 10 кВ
- сечение жил, мм² : 150, 185, 240
- количество жил в кабеле: 3
- изоляция кабеля: Бумажно маслопропитанная
- тип установки: В кабельных каналах и грунте
- тип кабеля: без брони, с броней
- комплектация: с болтовыми соединителями
- температура эксплуатации, ˚С: -50...+50

Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Соответствует требованиям ГОСТ 13781.0-86

Тип потребительской упаковки    картонная коробка
Длина потребительской упаковки, см    122
Ширина потребительской упаковки, см    16
Высота потребительской упаковки, см    15
Вес брутто потребительской упаковки, кг    6.4
