Муфта 3 СТп-10- 150/240-Л (ПЗЭМИ) с болтовыми гильзами
Термоусаживаемая муфта Стп-10-150/240-Л предназначена для профессионального соединения силовых высоковольтных кабелей напряжением до 10 кВ при их укладке. Рассматриваемая арматура рассчитана на эксплуатацию в следующих условиях:
• под открытым небом;
• в грунте;
• в коробах, пеналах, желобах и др.
Климатическое исполнение муфт УХЛ, категория размещения 5 по ГОСТ 15150-69, а также для прокладки в почве.
Расшифровка марки муфты Стп-10-150/240-Л:
С - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
10 - на напряжение 10 (6) кВ;
150/240 - диапазон сечений токопроводящих жил кабеля, мм2.
Л - с термоплавким заполнением межфазного пространства.
Характеристики и особенности:

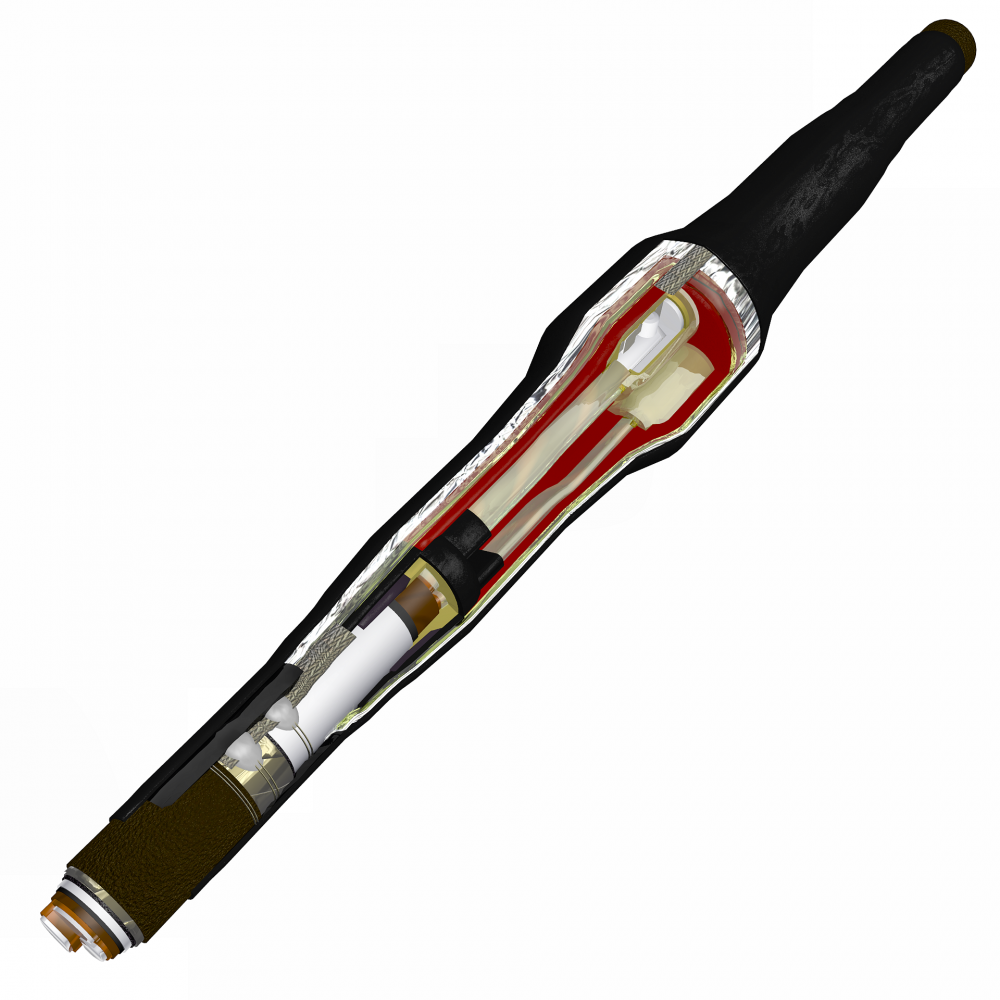

На жилы усаживаются маслостойкие трубки. Корешки разделок герметизируются эластомерным герметиком и изолируются термоусаживаемыми перчатками. Жилы кабелей соединяются гильзами. На гильзы наносится эластомерный герметик и усаживаются термоусаживаемые трубки. Межфазное пространство заполняется термоплавким сополимером в виде межфазной распорки и листового заполнителя вставленного в трубу восстановления оболочки. При усадке трубы восстановления оболочки сополимер равномерно заполняет межфазное пространство. На трубу восстановления оболочки наматывается экран из алюминиевой фольги. Броня и оболочки кабелей соединяются гибкой медной жилой пайкой. Сверху устанавливается термоусаживаемый кожух.
Специальная соединительная кабельная арматура обеспечивает следующие условия соединения:
• соединение жил сечением от 150 до 240 мм2, выполненных из алюминия или меди;
• герметичность узла;
• высокие изоляционные свойства.
Габаритные размеры:1400*155*175 мм
Вес :6.29 кг
