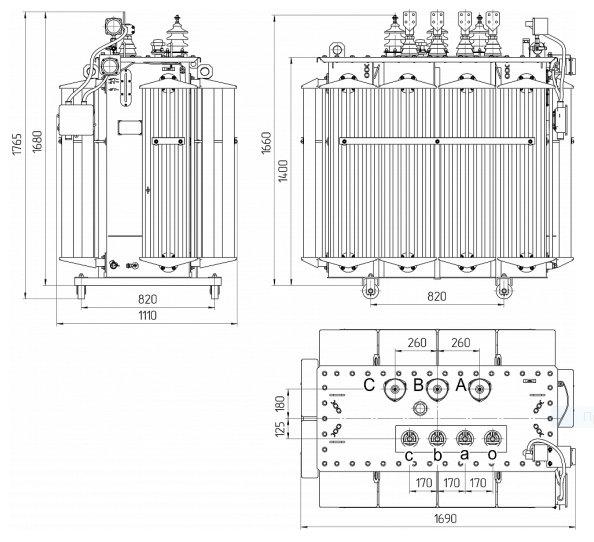

Трансформатор ТМГ-1000/6-УХЛ1 6/0,4 кВ Д/Yн-11 Алттранс 2023г
Силовые масляные трансформаторы серии ТМГ предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно-холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.
Регулирование напряжения в пределах ±2х2,5% от номинального значения выполняется путем переключения ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого выведен на крышку трансформатора. Переключения производятся при отсутствии напряжения на трансформаторе.
Конструкция и устройство трансформатора:
Трансформатор состоит из: бака (радиаторный бак либо бак с гофрированными стенками), крышки бака, активной части. Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими светло-серыми порошковыми красками (возможно изменение тона окраски). Все плотнения трансформатора выполнены из маслостойкой резины. Баки всех трансформаторов имеют прямоугольную форму и могут быть выполнены в исполнении с радиаторами для охлаждения трансформаторного масла, расположенными по периметру бака, либо с гофрированными стенками.
