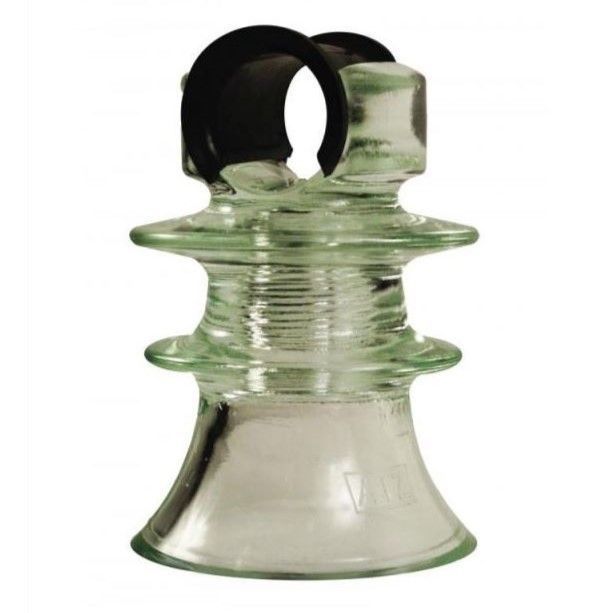

Изолятор ШС-20 УО ( под СИП)

Под заказ

1 598 ₽

Изолятор ШC-20УО УХЛ1 предназначен для использования на линиях электропередачи 6(10)кВ, 20(24) кВ с защищенными проводами. Протяжка защищенного провода (ВЛЗ) на линии может осуществляться без использования раскатачных роликов. Протяжка ВЛЗ производится через отверстие в головке изолятора. Трубка в головке изолятора имеет разрез, через который провод закладывается в головку изолятора. Трубка проворачивается на 180 градусов предотвращая выпадение провода. После этого производится протяжка провода ВЛЗ.

Условные обозначения:
Ш – штыревой
С – стеклянный
20 – номинальное напряжение, кВ
УО – модификация изолятора
УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Диаметр тарелки (D), мм: 130
Строит высота, мм: 195
Масса, кг: 1,8
Механ. разруш. сила, КН, не менее: 13
Длинна пути утечки, мм: 325

Применение стеклянных штыревых изоляторов ШС-20УО в сравнении с фарфоровыми штыревыми изоляторами ШФ-20Г1, ШФ-20УО, SDI37, IF27 обеспечивает следующие преимущества:
- отсутствие скрытых дефектов внутри изоляционного тела и внутренних напряжений;
- стабильные электроизоляционные свойства, отсутствие эффекта старения;
- простота идентификации выхода изолятора из строя; - исключение потерь электроэнергии из-за скрытых утечек на землю;
- малый вес и значительная экономия средств при транспортировке, монтаже и замене.

Высота (мм)

195

Артикул

EL03.02-003

Бренд

Россия
