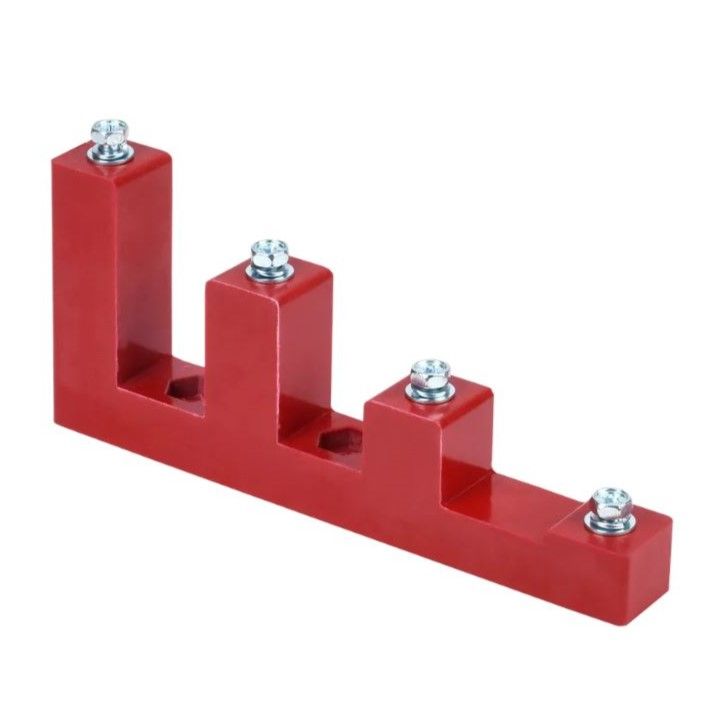

Изолятор ступенчатый ИСв4-30 (М10) силовой с болтом ИЭК

Изолятор ступенчатый ИСв4-30 (М10) силовой с болтом ИЭК

В наличии 11 шт.

680.31 ₽

Купить В список покупок

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики:
Количество полюсов    4
Макс. номин. ток, А    700
Метрический размер резьбы - М    8
Пакет шин 5(3), 10(2)    Нет
Вес, г    560
Вид или марка материала    Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса, кВ    18.0

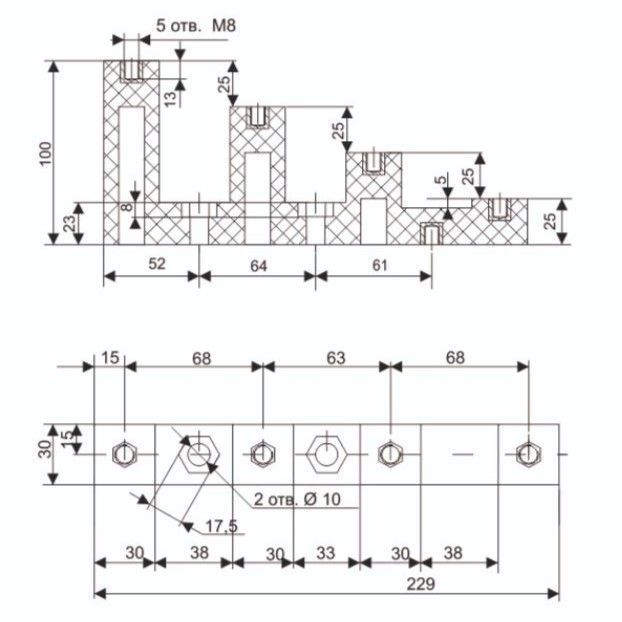

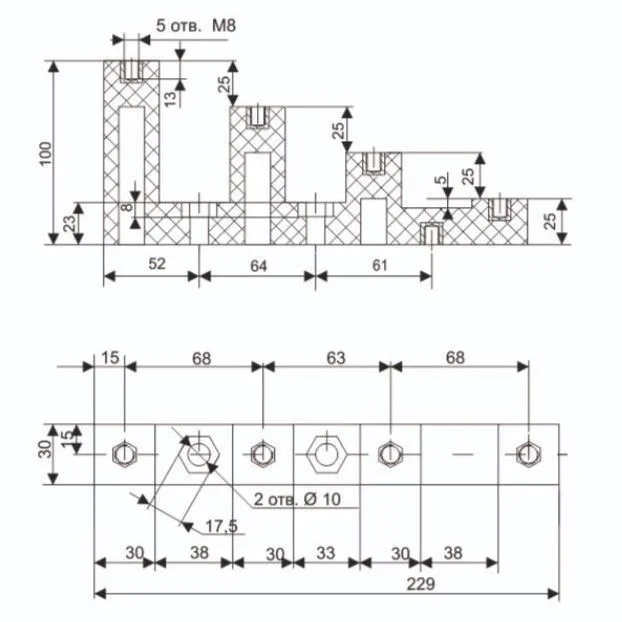

Высота, мм    100.0
Глубина, мм    30.0
Диам отв под крепежные болты в шинах, мм    9.0
Длина резьбы, мм    15
Кол-во болтов на изолятор, шт    4
Кратковрем выдерж напряж промышл частоты, кВ    3.0
Материал    Полимерный материал
Момент затяжки болтов крепленния шин, нм    10.0
Напряж пробоя изоляции промышл частоты, кВ    14.0
Номин раб напряжение, В    660
Предел прочности на изгиб, Мпа    125
Разрушающий крутящий момент, нм    50
Расстояние между шинами, мм    63...68
Температура эксплуатации, °C    -60...80
Цвет    Красный
Ширина, мм    229.0

Высота (мм)

100

Артикул

YIS11-4-30-8-B

Бренд

IEK
