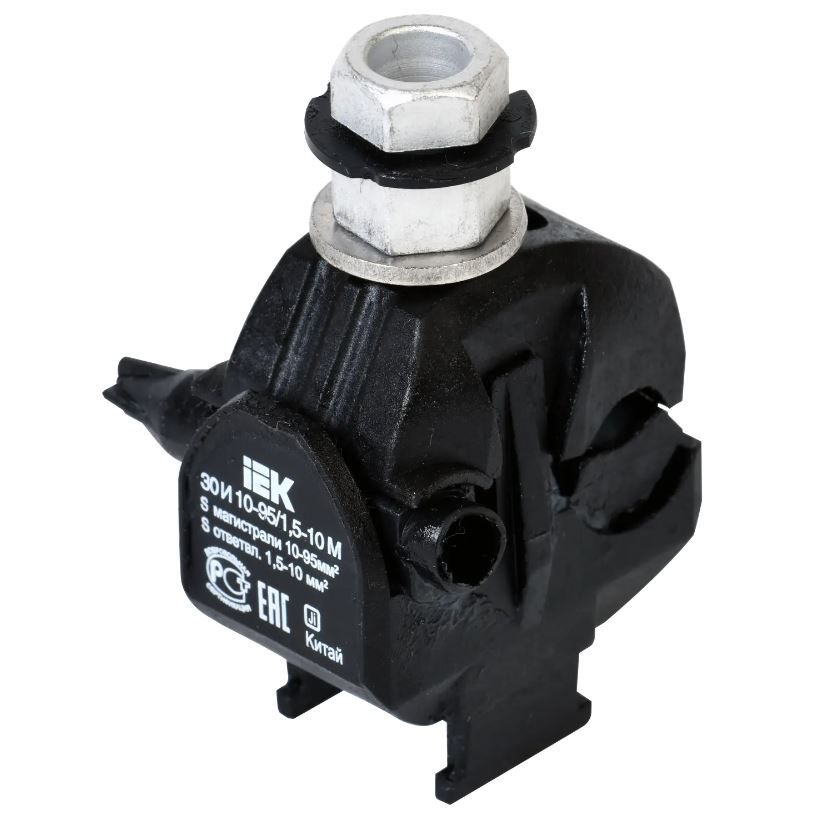

Зажим ответвительный изолированный ЗОИ 10-95/1,5-10 М IEK
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества:
При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Технические характеристики:
Номин поперечное сечение переходной секции, мм² 10...95
Номин поперечное сечение ответвления, мм² 1,5...10
Тип соединения Винтовое соединение
Номинальное сечение главного провода, SE, мм² 10...95
Номинальное поперечное сечение ответвления, SM / RM, мм² 1,5...10
Тип изделия/компонента Сжим ответвительный
Номин напряжение, В 1000
Ширина, мм 40
Высота, мм 60.0
Вес, кг 0,056
Номин напряжение изоляции Ui, В 6000
Длина, мм 23
Со срывной головкой болта Да
Температура эксплуатации, °C -60...55
Номин ток зажима, А 46
Момент срыва головки болта при монтаже, Нм 9
