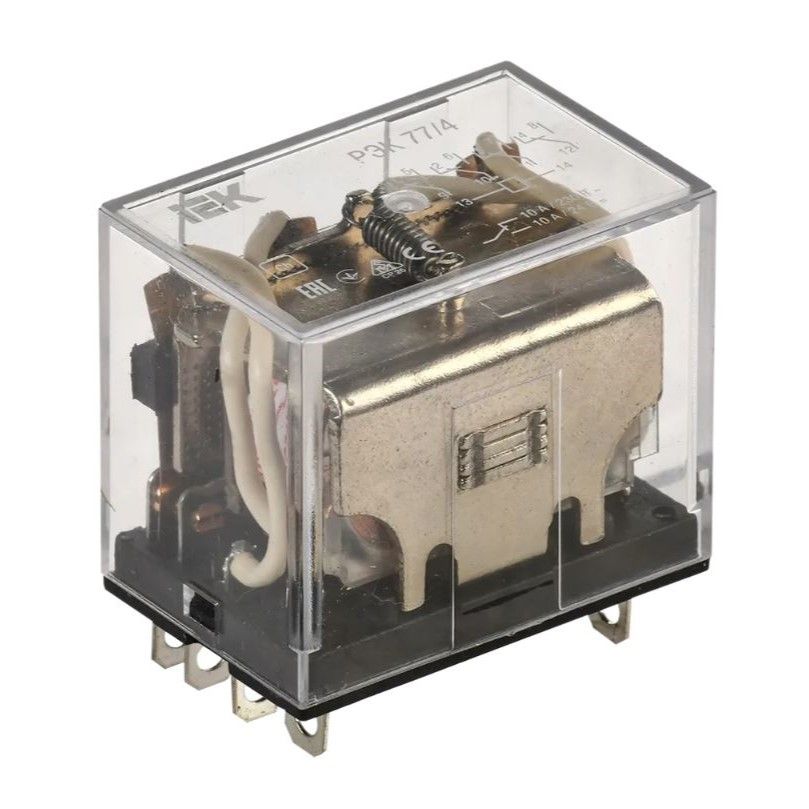

Реле промежуточное РЭК77/4(LY4) с индикацией 10А 24В DC IEK
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
ПРЕИМУЩЕСТВА
Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Технические характеристики:
Тип напряжения управления Постоянный (DC)
Номин напряж питания цепи управ Us пост тока DC, В 24
Номин напряжение питания цепи управ Us AC 50 Гц, В -
Количество переключающих контактов 4
Номин ток, А 10
Тип переключающих контактов Прочее
Кол-во групп переключающих контактов 4
С сигнальной лампой - индикатором Да
Тип подключения Плоское разъёмное соединение
Тип управления или переключения Моностабильное
Номин раб напряжение AC контактов, В 230
Номин раб напряжение DC контактов, В 24
Ток потребляемый катушкой при AC 230 В, мА 15.0
Ток потребляемый катушкой при AC 24 В, мА 190.0
Ток потребляемый катушкой при AC 12 В, мА 170.0
Ток потребляемый катушкой при DC 24 В, мА 80.0
Ток потребляемый катушкой при DC 12 В, мА 130.0
Мощность катушки управления при AC 12 В, ВА 2.0
Мощность катушки управления при AC 24 В, ВА 4.6
Мощность катушки управления при AC 230 В, ВА 3.5
Мощность катушки управления при DC 12 В, Вт 1.6
Мощность катушки управления при DC 24 В, Вт 1.9
Сопротивление изоляции, мОм ≥ 100
Электр износостойкость, циклов ≥ 10^5
Мех износостойкость, циклов ≥ 10^7
Температура эксплуатации, °C -45...40
Степень защиты - IP IP40
Ширина, мм 41.0
Высота, мм 42
Глубина, мм 27
Со съемными зажимами Нет
Полюсность Определенная полюсность
Кол-во нормально замкнутых - НЗ контактов 4
Кол-во норм разомкнутых - НО контактов 4
С перекидными контактами Нет
В комплекте с розеткой Нет
