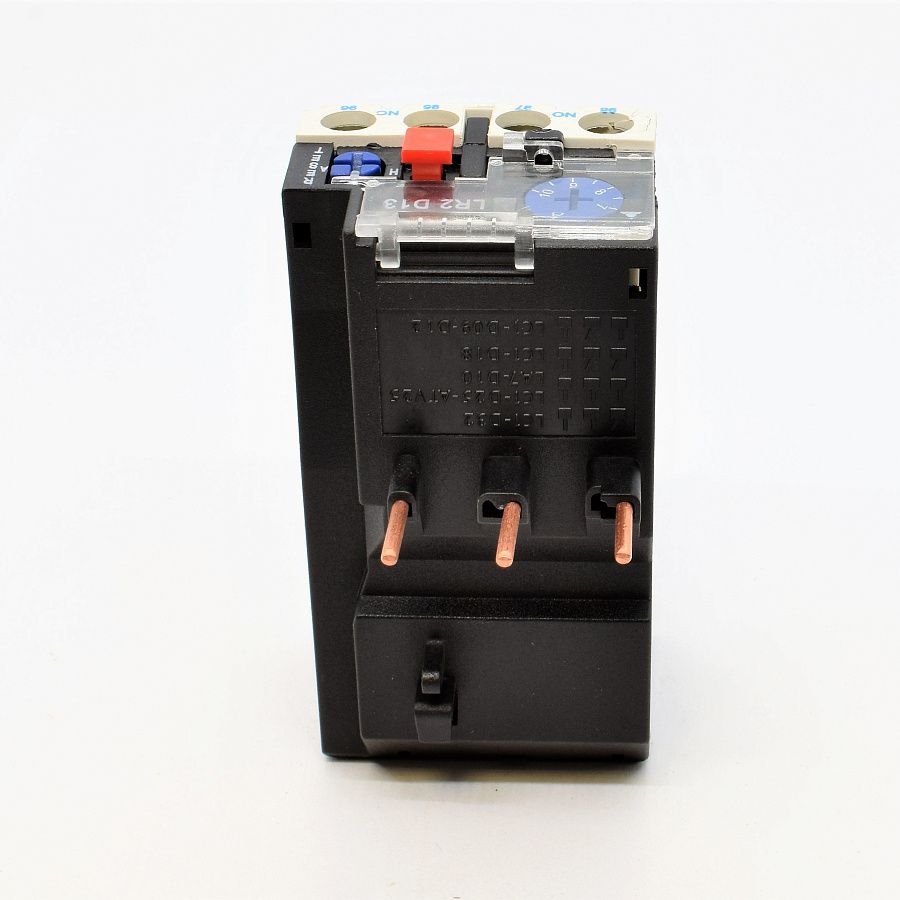

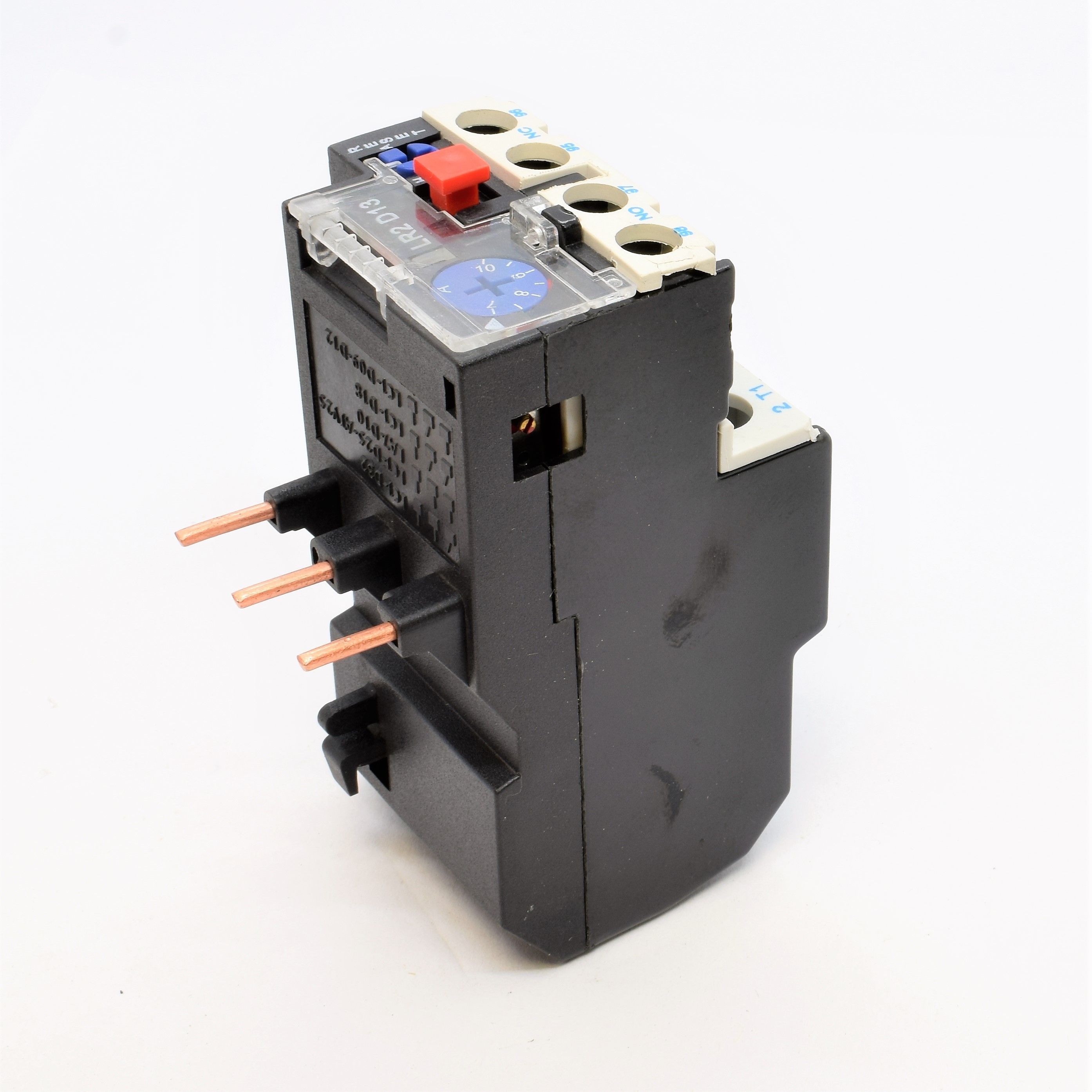

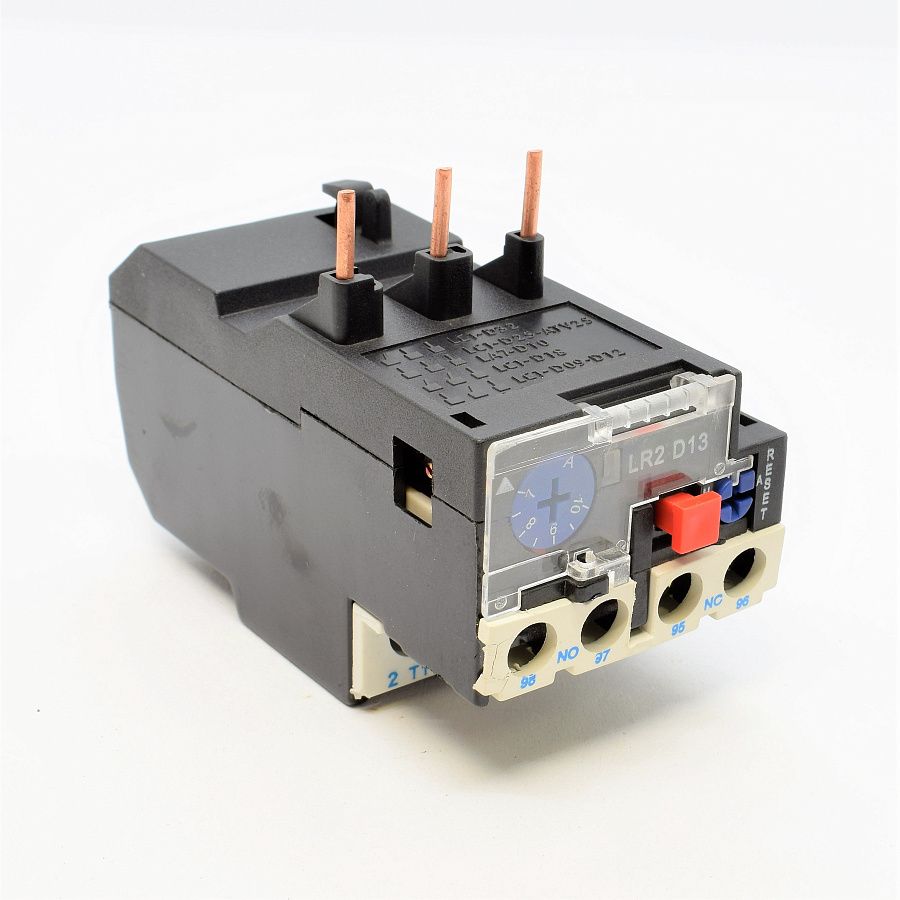

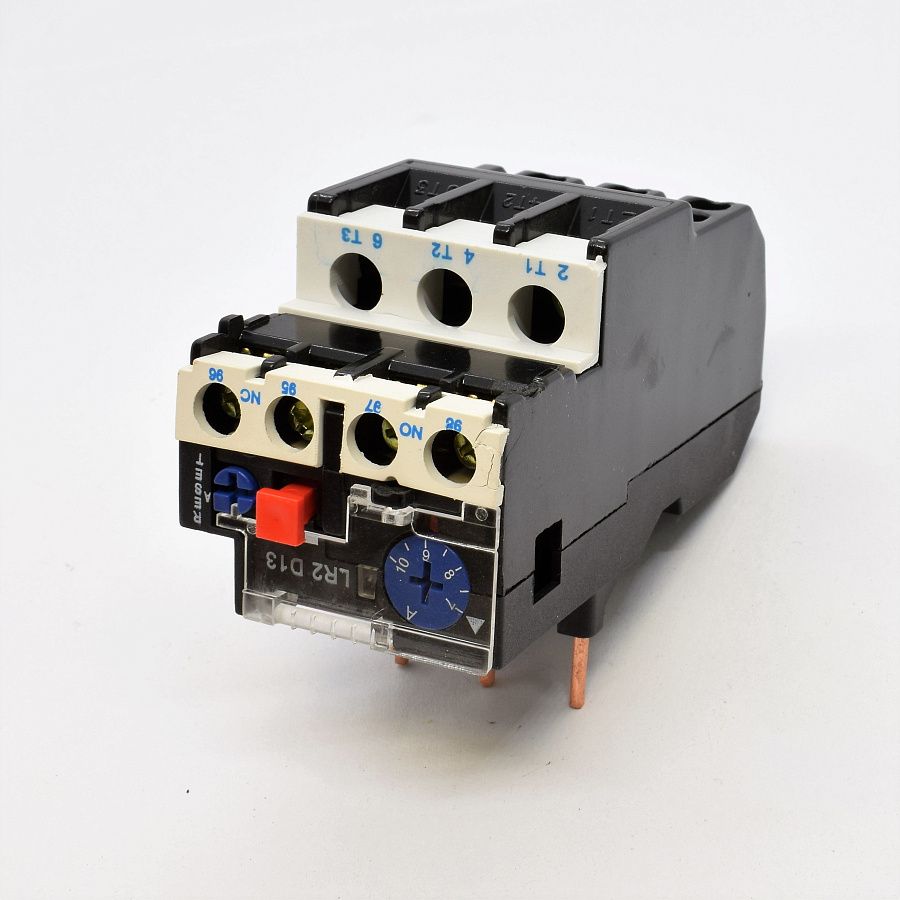

Реле тепловое РТЛ (LR2 D13) (7А-10А) (ЭК)

В наличии 1 шт.

405 ₽

Купить В список покупок

Тепловое реле LR2-D13 предназначено для воздействия на цепи управления путём отключения схемы размыканием контактов и служит для защиты электрооборудования от токовых перегрузок.

Некоторые характеристики:

номинальный ток теплового компонента — 10 А;

предел регулирования тока уставки теплового расцепителя — 7–10 А;

напряжение силовой (главной) цепи — 220 В, 380 В и 660 В;

два вспомогательных контакта — нормально-замкнутый NC (95–96) и нормально-разомкнутый NO (97–98);

коммутируемая мощность вспомогательных контактов — около 600 ВА;

порог срабатывания — 1,14±0,06 от номинального тока;

чувствительность к асимметрии фаз — срабатывает при 30% от номинального тока по одной фазе, при условии, что по другим фазам протекает номинальный ток.

Принцип действия: под воздействием протекающего тока термобиметаллическая пластина изгибается тем сильнее, чем больший ток по ней протекает. При достижении определённой величины тока (установки срабатывания) радиус изгиба пластины становится достаточным для размыкания контактов, через которые подаётся напряжение питания катушки удержания контактора. Происходит отключение нагрузки от сети.

Высота (мм)

Артикул

EL17.10-001

Бренд

Электроконтактор
