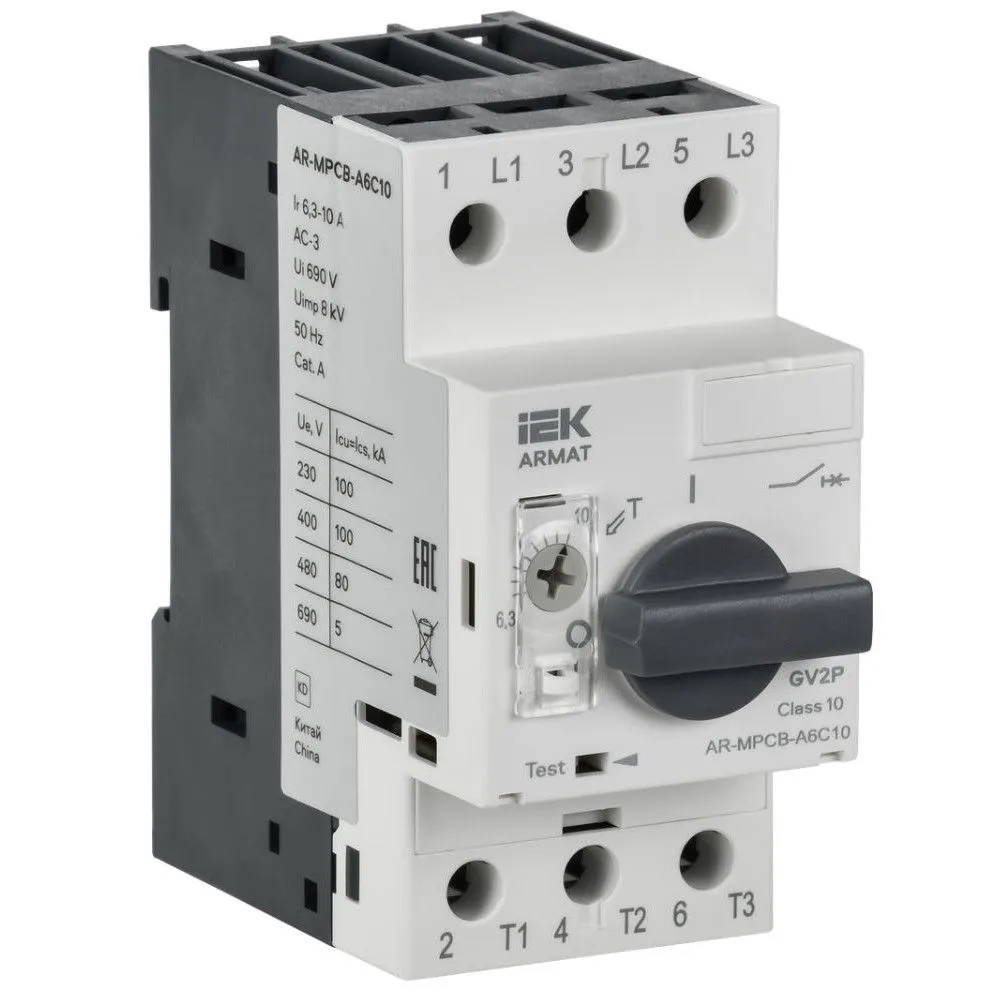

ARMAT Автоматический выключатель защиты двигателя A6 GV2P 6,3-10А IEK

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы. Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов. По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.

Преимущества:
Высокая отключающая способность, Icu – 100 кА.
Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
Температурная компенсация до +60 °С.
Возможность пломбирования настройки теплового расцепителя.
Индикация срабатывания по короткому замыканию.
Возможность установки поворотной рукоятки.
Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.

Технические характеристики:
Номин ток, А    10.0
Диапазон уставки тока расцепления, А    6,3...10
Количество полюсов    3
Тип расцепителя    Термомагнитный
Номин мощность управ ЭД в применения АС-3 230В, кВт    2.20
Уставка электромагнитного расцепителя, А    130.0
Класс расцепления - защиты    10
Тип подключения силовой электрич цепи    Винтовое соединение
Глубина, мм    76.4
Степень защиты - IP    IP20
Ремонтопригодность    Нет
Номин частота, Гц    50
Номин мощность управ ЭД в применения АС-3 400В, кВт    3.00
Коммутационное перенапряжение, В    ≤ 8000
Высота, мм    90.0
Тип подключения    Винтовое соединение
Номин импульсное выдерживаемое напряжение, кВ    8
Номин рабочий отключаемый ток к з Iсs 230 В, А    100
Номин предельный отключаемый ток к з Iсu 230 В, кА    100
Температура эксплуатации, °C    -25…60
Тип монтажа    EV000242
Номин предельный отключаемый ток к з Iсu 660 В, кА    5
Номин рабочий отключаемый ток к з Iсs 660 В, кА    5.00
С встроенным расцепителем пониж-го напряж    Нет
С термозащитой    Да
Номин раб напряжение, В    230/400/690
Номин откл способность Icu при 400 В AC, кА    100
Диап регул без заде сраб расцеп короткого замык, А    -
Номин предельный отключаемый ток к з Iсu 400 В, кА    100
Номин мощность управ ЭД в применения АС-3 660В, кВт    7.50
Чувствительность к обрыву фазы    Да
Номин рабочий отключаемый ток к з Iсs 400 В, кА    100.0
Номин напряжение изоляции Ui, В    690
Электр или Мех износостойкость, циклов В на О    12000
Вес, кг    0,37
Ширина, мм    45.0
Конструкция прибора    Встраиваемое устройство для встраиваемой техники
С интегрированным вспомогат перекл    Нет
Номин продолжительный ток Iu, А    10
