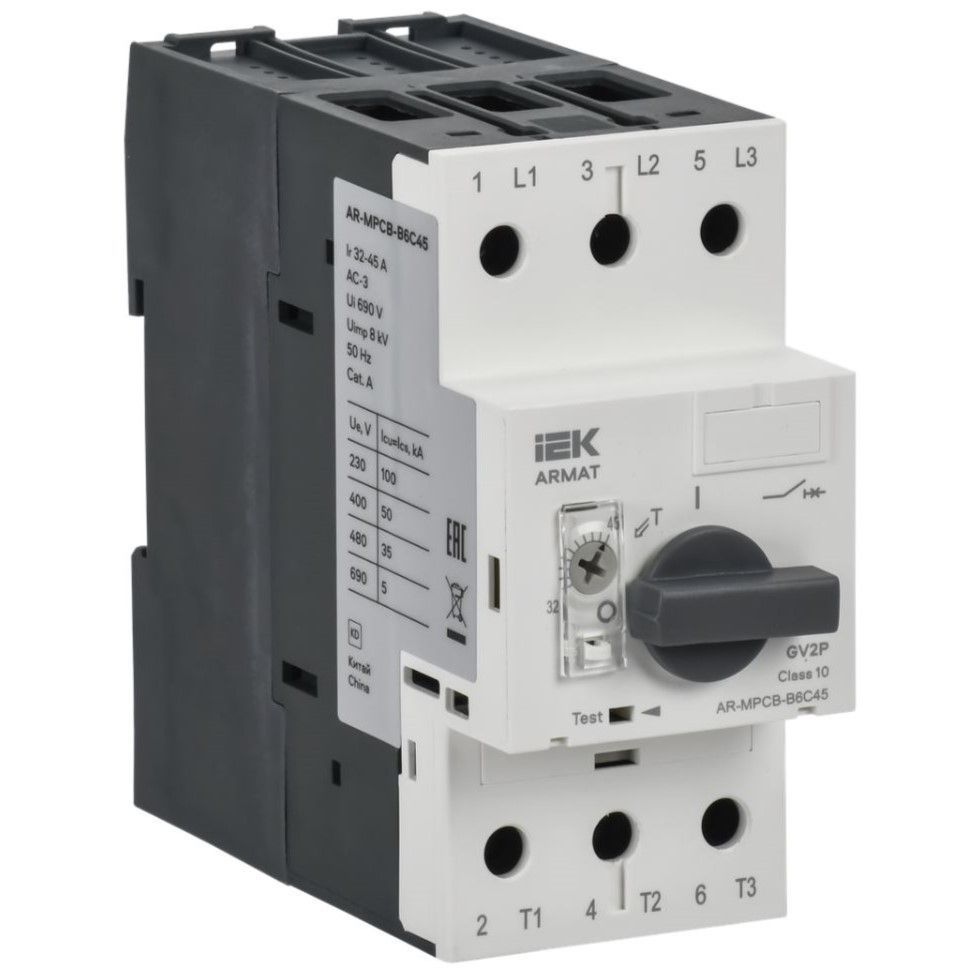

ARMAT Автоматический выключатель защиты двигателя B6 GV2P 32-45А IEK

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы. Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов. По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.

Преимущества
Высокая отключающая способность, Icu – 100 кА.
Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
Температурная компенсация до +60 °С.
Возможность пломбирования настройки теплового расцепителя.
Индикация срабатывания по короткому замыканию.
Возможность установки поворотной рукоятки.
Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.

Технические характеристики:
Номин ток, А    45.0
Диапазон уставки тока расцепления, А    32...45
Количество полюсов    3
Тип расцепителя    Термомагнитный
Глубина, мм    105.9
Номин предельный отключаемый ток к з Iсu 660 В, кА    5
С встроенным расцепителем пониж-го напряж    Нет
Коммутационное перенапряжение, В    ≤ 8000
Номин предельный отключаемый ток к з Iсu 230 В, кА    100
Ширина, мм    54.0
Номин мощность управ ЭД в применения АС-3 400В, кВт    18.50
Номин откл способность Icu при 400 В AC, кА    50
Тип монтажа    EV000242
Тип подключения    Винтовое соединение
Номин напряжение изоляции Ui, В    690
Конструкция прибора    Встраиваемое устройство для встраиваемой техники
Степень защиты - IP    IP20
С интегрированным вспомогат перекл    Нет
Класс расцепления - защиты    10
Диап регул без заде сраб расцеп короткого замык, А    -
Тип подключения силовой электрич цепи    Винтовое соединение
Номин рабочий отключаемый ток к з Iсs 400 В, кА    50.0
Номин импульсное выдерживаемое напряжение, кВ    9
Номин мощность управ ЭД в применения АС-3 230В, кВт    11.00
Номин мощность управ ЭД в применения АС-3 660В, кВт    30.00
Номин рабочий отключаемый ток к з Iсs 230 В, А    100
Уставка электромагнитного расцепителя, А    585.0
Номин частота, Гц    50
Вес, кг    0,74
Номин продолжительный ток Iu, А    45
Температура эксплуатации, °C    -25…60
С термозащитой    Да
Номин рабочий отключаемый ток к з Iсs 660 В, кА    5.00
Номин раб напряжение, В    230/400/690
Электр или Мех износостойкость, циклов В на О    12000
Чувствительность к обрыву фазы    Да
Ремонтопригодность    Нет
Высота, мм    110.0
Номин предельный отключаемый ток к з Iсu 400 В, кА    50
