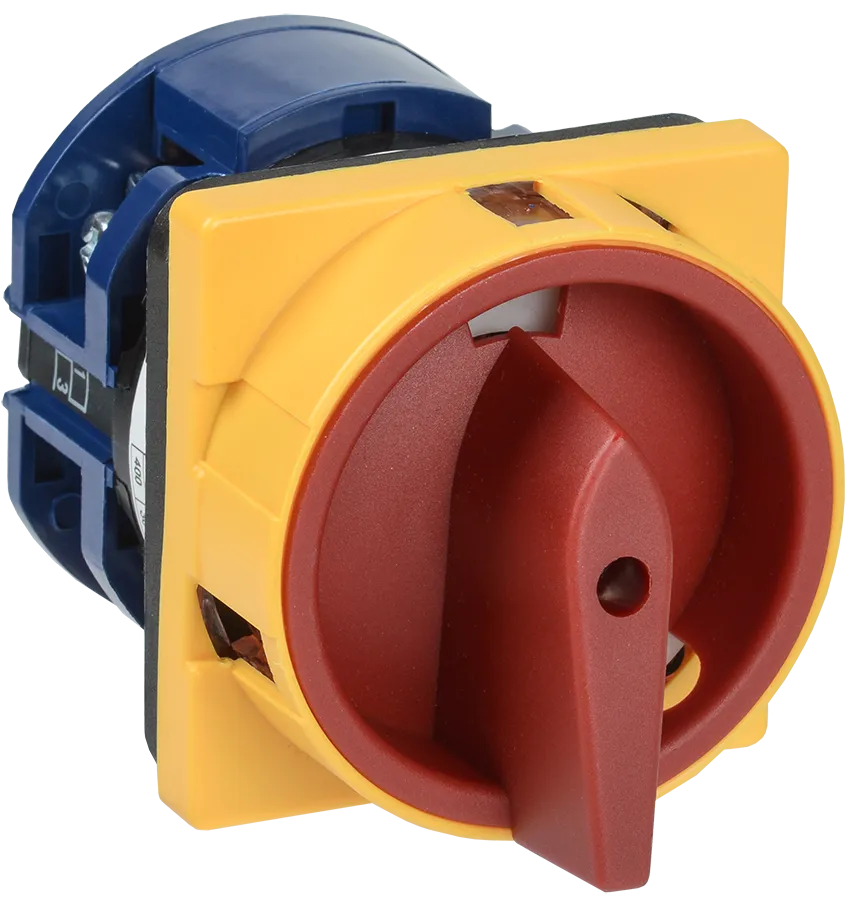

Переключатель кулачковый ПКП25-12/У 25А "откл-вкл" 2Р/400В IEK

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- минимальное электрическое сопротивление замкнутого контакта;
- высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- большой ресурс работы (количество переключений до отказа).

Технические характеристики
Количество полюсов:    2
Макс допустимое раб напряжение Ue AC:    400 В
Номин продолжительный ток Iu:    25.0 А
Кол-во позиций переключения:    2
Конструкция прибора:    Встраиваемое устройство
Тип элемента управления:    Поворотная позиционная ручка (с фиксацией)

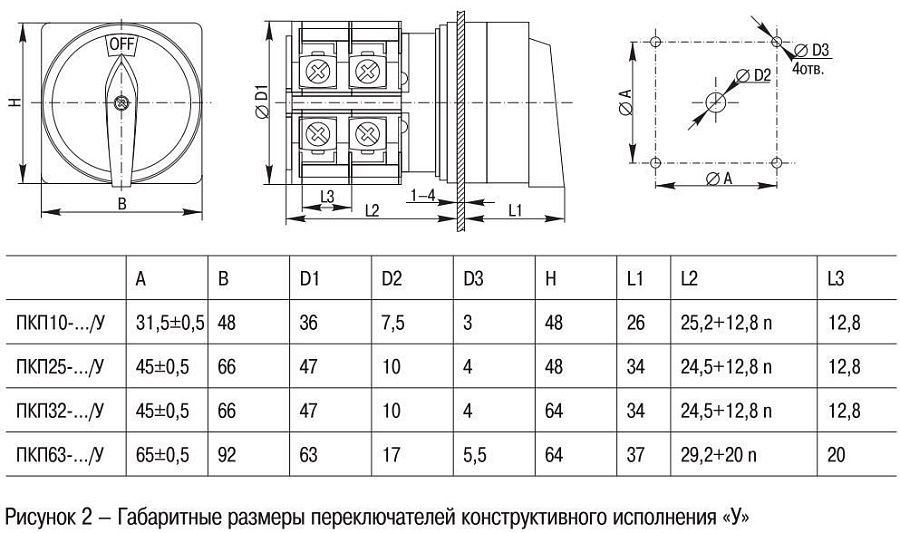

Размер передней панели:    48х66 мм
Степень защиты - IP передняя сторона:    IP20
Тип подключения силовой электрич цепи:    Винтовое соединение

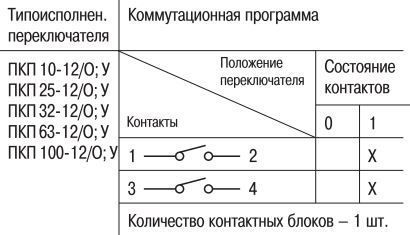

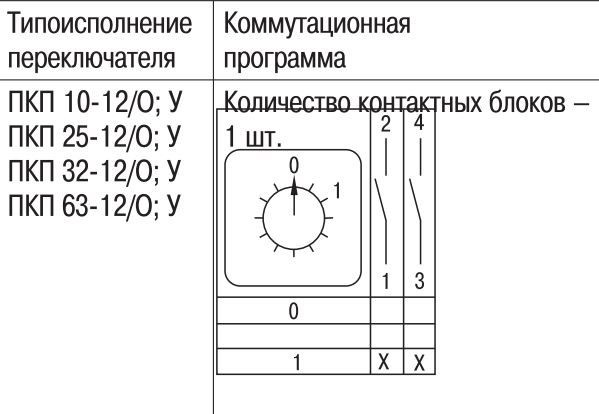

Обозначение положений:    ОТКЛ-ВКЛ
Номин напряжение изоляции Ui:    660 В
Номин импульсное выдерживаемое напряжение:    4 кВ
Номин тепловой ток Ith:    25 А
Номин напряжение:    230/400 В
Номин рабочий ток Ie при АС-21 АС-22 230 В:    25 А
Номин рабочий ток Ie при АС-21 АС-22 400 В:    25 А
Номин рабочий ток Ie при АС-23 230 В:    22 А
Номин рабочий ток Ie при АС-23 400 В:    22 А
Номин рабочий ток Ie при АС-2 230 В:    22 А
Номин рабочий ток Ie при АС-2 400 В:    22 А
Номин рабочий ток Ie при АС-3 230 В:    15 А
Номин рабочий ток Ie при АС-3 400 В:    15 А
Номин рабочий ток Ie при АС-4 230 В:    6,5 А
Номин рабочий ток Ie при АС-4 400 В:    6,5 А
Номин рабочий ток Ie при AC-15 230 В:    8 А
Номин рабочий ток Ie при АС-15 400 В:    5 А
Номин мощность при AC-23 230 В:    5,5/3 кВт
Номин мощность при AC-23 400 В:    11/5,5 кВт
Номин мощность при AC-2 230 В:    5,5 кВт
Номин мощность при AC-2 400 В:    11 кВт
Номин мощность при AC-4 230 В:    1,5/1,1 кВт
Номин мощность при AC-4 400 В:    3/2,2 кВт
Номин мощность при AC-3 230 В:    4/3 кВт
Номин мощность при AC-3 400 В:    7,5/3,7 кВт
Ток предохранителя qG:    40 А
Электр износостойкость:    0,03 млн циклов
Мех износостойкость:    0,1 млн циклов
Степень защиты - IP сторона контактов:    IP00
Конструктивное исполнение:    Открытое
Температура эксплуатации:    -25…+40 °C
Класс защиты от поражения электрическим током:    II
Номин раб напряжение AC контактов:    230; 400 В
Диаметр отверстия:    10.0 мм
Цвет:    Красный
Номинальная способность к присоединению:    4 мм²
Тип выключателя:    Переключатель ВКЛ/ОТКЛ
