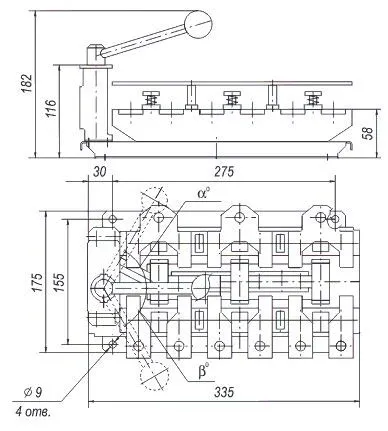

Переключатель ВД1-3551Л 250А левый (Электродеталь)

Разъединители трехполюсные для переднего присоединения проводников с передним приводом левого и правого расположения (в дальнейшем аппараты), предназначены для нечастых неавтоматических, соединений и разъединений без нагрузки, электрических цепей переменного тока частотой 50Гц напряжением 380В, на два направления, для комплектации силовых ящиков, шкафов, щитов и других распределительных устройств. Разъединители соответствуют ГОСТ IEC 60947-3 и стандарту МЭК-947-3-90.

Технические характеристики:
Номинальный рабочий ток 250А
Вид привода: передний
Расположение плоскости присоединения внешних зажимов контактных выводов: параллельно плоскости монтажа
Расположение привода: левое
Количество полюсов: 3
Климатическое исполнение по ГОСТ 15150    УХЛЗ
Класс защиты от поражения эл.током по ГОСТ 12.2.007.0    1
Степень защиты по ГОСТ 14254    IРОХ
Номинальный режим эксплуатации    продолжительный
Номинальное рабочее напряжение Ue    380 В
Номинальные рабочие токи Ie    250А, 400А
Номинальная частота переменного тока    50 Гц
Номинальная включающая и отключающая способность аппаратов в электрических цепях переменного тока при напряжении равном 1,05Uе, токе равном I,5Iе, коэффициенте мощности 0,95 для аппаратов на 100А, 250А категории применения АС-21В    не менее 5 циклов “ВО”
Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05Uе, токе равном I,5Iе, коэффициенте мощности 0,95 для аппаратов на 400А категории применения АС-20В    не менее 5 циклов “ВО”
Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95, при токе равном 0,5Iе для аппаратов на 250А категории применения АС-21В    не менее 200 циклов “ВО”
Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95, при токе равном 0,5Iе для аппаратов на 400А категории применения АС-20В    не менее 200 циклов “ВО”
Механическая износостойкость аппаратов    250А-8000, 400А-5000 циклов “ВО”
Установленный срок службы аппаратов    8 лет

Техническое обслуживание:
При нормальных условиях эксплуатации необходимо производить профилактический осмотр один раз в год и каждый раз после воздействия токов короткого замыкания. При осмотре производится: удаление пыли и грязи, проверка затяжки винтов (болтов), проверка целостности пружин контактных стоек, включение и отключение аппарата без нагрузки, смазка трущихся частей аппарата смазкой ЦИАТИМ-221 ГОСТ9433.
Аппараты ремонтнопригодны. Ремонт разъединителей заключается в очистке от копоти и оплавений ножей с помощью стальной щетки и напильника. В случае повреждения ножей (задиры, царапины, желобки) их выправляют рихтовкой - молотком на рихтовочной поверхности. Проверяют целостность пружин контактов.
