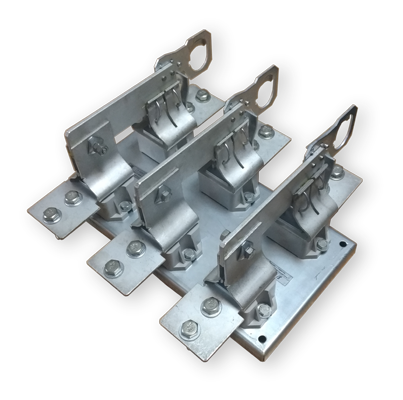

Разъединитель Р-103 1000А (Электродеталь)

Разъединители врубные серии Р предназначены для нечастых замыканий и размыканий электрических цепей переменного тока до 1000 А, частотой 50 Гц, напряжением до 660 В при отключенной нагрузке. Выпускаются разъединители врубные трехполюсного исполнения с пополюсным отключением. Включение и выключение разъединителей врубных осуществляется с помощью штанги. Контактные зажимы обеспечивают присоединение медных и алюминиевых шин.

Технические характеристики:
Номинальный рабочий ток 100А
Количество полюсов: 3
Количество и сечение шин проводников, мм (наименьшее): 2х(5х50)
Количество и сечение шин проводников, мм (наибольшее): 2х(8х60)
Масса 9,78г
Категория применения по ГОСТ IEC 60947-3    АС-20В
Климатическое исполнение по ГОСТ 15150    УЗ
Класс защиты от поражения эл.током по ГОСТ 12.2.007.0    0
Степень защиты по ГОСТ 14254    IРОО
Механическая износостойкость в обесточенном состоянии    до 400А - 5000 циклов "ВО", свыше 400А - не менее 3000 циклов "ВО"
Контактные зажимы обеспечивают присоединение медных и алюминиевых шин.
Установленный срок службы аппаратов    8 лет.

Конструкция:

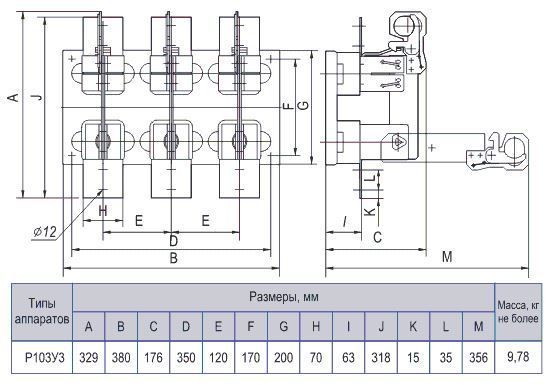

Трехполюсные разъединители врубные представляют собой три однополюсных разъединителя врубных, смонтированных на одной раме. Разъединитель врубной состоит из стойки, контакта основания и соединяющего их контактного ножа, изготовленных из электротехнической меди марки М1 с оловянированием.
В трехполюсном разъединителе врубном нож удерживается во включенном состоянии за счет специального фиксатора. Включение и выключение разъединителя врубного осуществляется с помощью штанги.
Разъединители врубные Р-43, Р-63 выполнены на фарфоровых изоляторах, Р-103 на изоляторах из армамида.

Техническое обслуживание:
Все работы, связанные с монтажом и эксплуатацией аппаратов, должен проводить технический персонал, прошедший специальную подготовку.
При нормальных условиях эксплуатации необходимо производить профилактический осмотр один раз в год и каждый раз после воздействия токов короткого замыкания. При осмотре производится: удаление пыли и грязи, проверка затяжки винтов (болтов), проверка целостности пружин контактных стоек, включение и отключение аппарата без нагрузки, смазка трущихся частей аппарата смазкой ЦИАТИМ-221 ГОСТ9433.
Аппараты ремонтнопригодны. Ремонт разъединителей заключается в очистке от копоти и оплавений ножей с помощью стальной щетки и напильника. В случае повреждения ножей (задиры, царапины, желобки) их выправляют рихтовкой - молотком на рихтовочной поверхности. Проверяют целостность пружин контактов. Поврежденные и ослабленные пружины и контактные элементы с неустранимыми дефектами подлежат замене новыми, которые можно приобрести на заводе изготовителе аппаратов.
