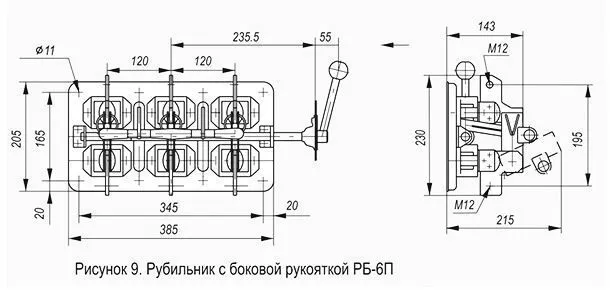

Рубильник РБ-6П 630А правый (Электродеталь)

Разъединители серии Р на токи 100A, 250A, 400А, 630A открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников с выводами в плоскости монтажа (для разъединителей на 100А и 250А, 400А) и перпендикулярно плоскости монтажа (для разъединителей на 630А), обладающие свойствами разъединителей (в дальнейшем – аппараты), предназначены для нечастых (не более 6 в час), неавтоматических соединений и разъединений, без нагрузки, электрических цепей переменного тока частотой 50 Гц, напряжением 380В, в устройствах распределения электрической энергии.

Технические характеристики:
Номинальный рабочий ток: 630А
Вид привода: Б - боковая рукоятка
Длина вала: 2 - 235,5 мм
Исполнения боковой рукоятки: П - правое
Максимальное количество и сечение проводников, присоединяемых к одному выводу: 4х120 мм2
Масса: 6,86 кг
Категория применения по ГОСТ IEC 60947-3    АС-20В
Климатическое исполнение по ГОСТ 15150    УХЛЗ
Номинальный режим эксплуатации    продолжительный
Класс защиты от поражения эл.током по ГОСТ 12.2.007.0    0
Степень защиты по ГОСТ 14254    IРОО
Номинальное рабочее напряжение Ue    380 В
Номинальная частота переменного тока    50 Гц
Номинальная включающая и отключающая способность разъединителей в электрических цепях переменного тока при напряжении равном 1,05Uе, токе равном I,5Iе, коэффициенте мощности 0,95 для аппаратов 100, 250 и 400А; при токе 1Ie для разъединителей 630А    не менее 5 циклов "ВО"
Работоспособност в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95, при токе равном 0,5Iе для аппаратов 100, 250 и 400А; при токе равном 0,3Ie для разъединителей 630А    не менее 200 циклов "ВО
Номинальный кратковременно выдерживаемый ток    100А-1,2кА; 250А-3,0кА; 400А-4,8А; 630А-7,6кА
Механическая износостойкость аппаратов    100А-2800; 250А-2700; 400А-2700; 630А-2700 циклов "ВО"

Конструкция:
Основными частями разъединителей являются ножи, контактные и осевые стойки, изготовленные из электротехнической меди марки М1 с оловянированием, смонтированные на общей плите.
Разъединители имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.
У разъединителей с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
У разъединителей со смещенным приводом ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом.
У разъединителей с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на подшипниках с задней стороны панели.
Контактные зажимы разъединителей обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.
Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение разъединителей открытое.

Техническое обслуживание:
Все работы, связанные с монтажом и эксплуатацией аппаратов, должен проводить технический персонал, прошедший специальную подготовку.
При нормальных условиях эксплуатации необходимо производить профилактический осмотр один раз в год и каждый раз после воздействия токов короткого замыкания. При осмотре производится: удаление пыли и грязи, проверка затяжки винтов (болтов), проверка целостности пружин контактных стоек, включение и отключение аппарата без нагрузки, смазка трущихся частей аппарата смазкой ЦИАТИМ-221 ГОСТ9433.
Аппараты ремонтнопригодны. Ремонт разъединителей заключается в очистке от копоти и оплавений ножей с помощью стальной щетки и напильника. В случае повреждения ножей (задиры, царапины, желобки) их выправляют рихтовкой - молотком на рихтовочной поверхности. Проверяют целостность пружин контактов. Поврежденные и ослабленные пружины и контактные элементы с неустранимыми дефектами подлежат замене новыми, которые можно приобрести на заводе изготовителе аппаратов.
