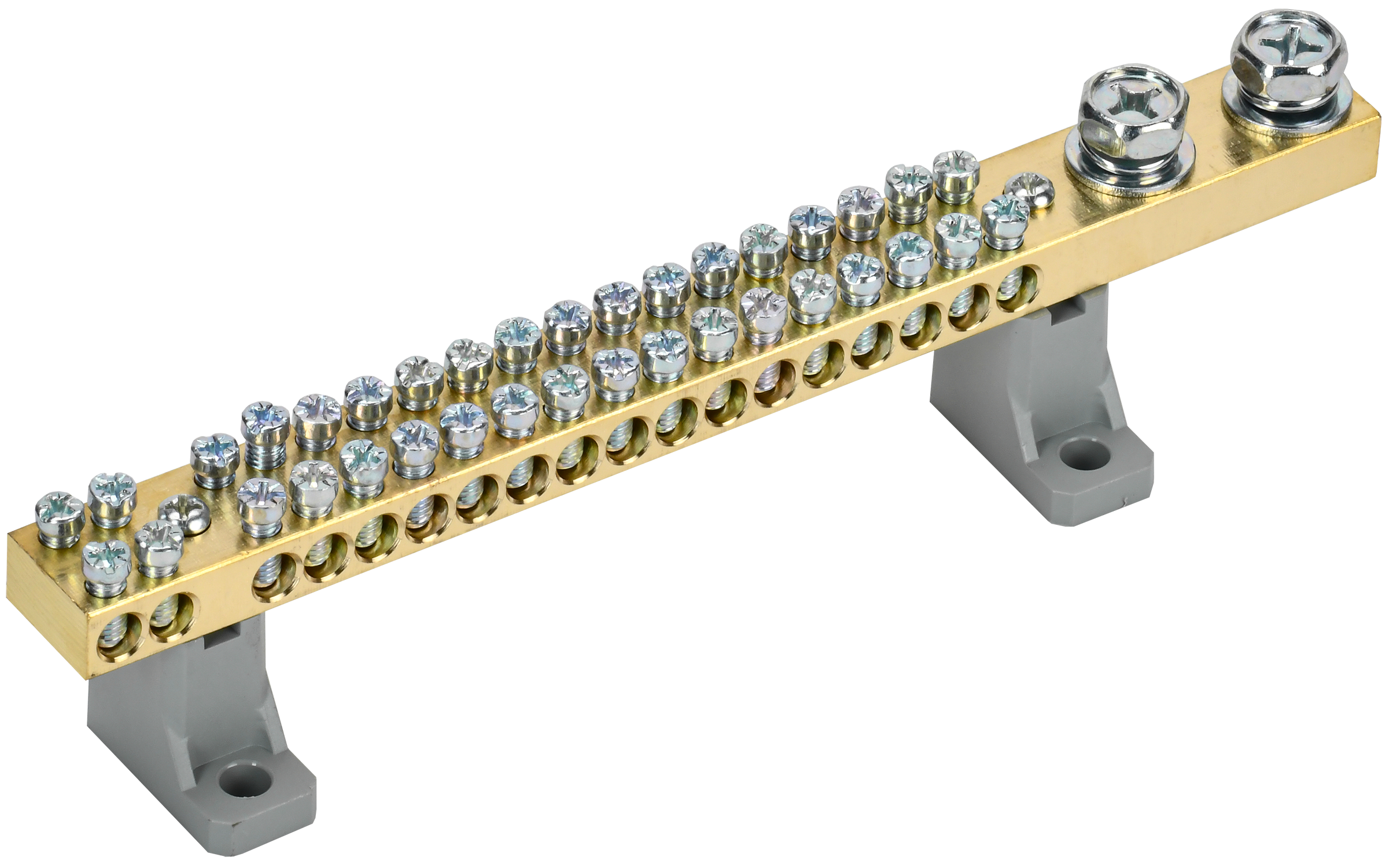

Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-36-L2-С IEK
Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников.
Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.
Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Конструктивная возможность присоединения проводников с двух сторон.
Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
Максимальный рабочий ток: до 200 А.
Диапазон рабочих температур: от -40 до +50 °С.
Шины соответствуют требованиям ТР ТС 004/2011.
Технические характеристики:
Номин ток In: 200 А
Материал: Латунь
Тип поверхности: Необработанная
Количество кабельных выводов: 18
Длина шины: 184 мм
Типоисполнение: С 2-мя угловыми изоляторами
Винты крепления: М5
Температура эксплуатации: -40...50 °C
Ширина: 10 мм
Высота: 18 мм
Тип монтажа: На изолятор, винтовой, по краям
Назначение шины: N-ноль
