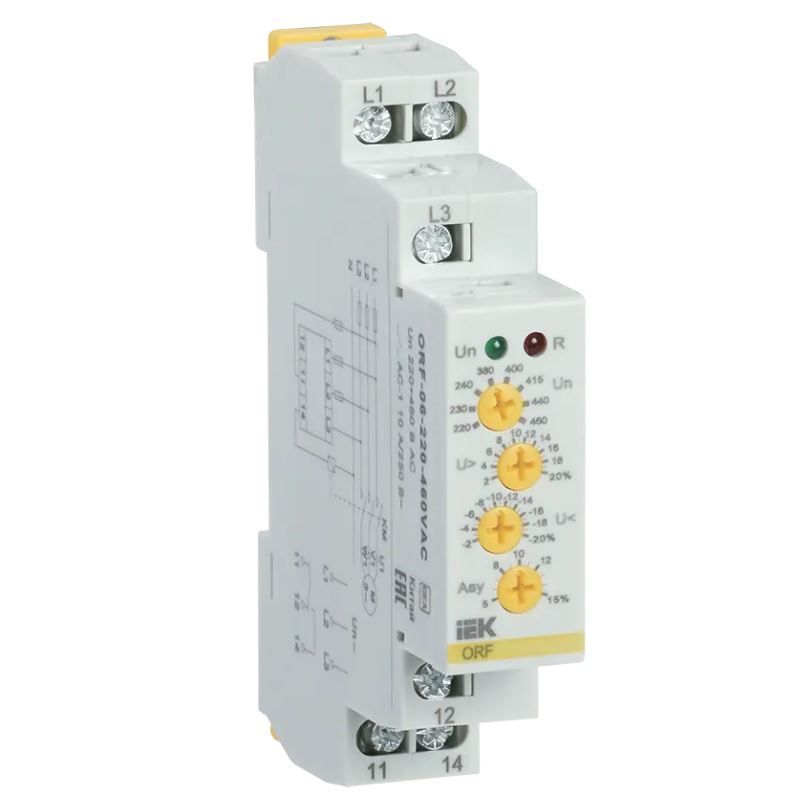

Реле контроля фаз ORF 06 3 фазы 220-460В AC IEK
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания. Уровень асимметрии напряжения фиксированный.
Преимущества:
Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя
Регулируемые уставки
Широкий диапазон рабочих напряжений: 220 - 460В AC
Элементная база от ведущих мировых производителей
Крепление на стандартную 35мм DIN-рейку
Корпус из не поддерживающих горение материалов
Технические характеристики:
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Напряжение питания, В 220...460
Тип напряжения управления Переменный (AC)
Количество переключающих контактов 1
Тип монтажа DIN-рейка (стандарт) 35 мм
Ширина, мм 18
Высота, мм 95
Глубина, мм 64
Макс сечение кабеля, мм² одножильный 1x2,5 или 2x1,5 многожильный с наконеч
Вес, кг 0,064
Рабочее положение Любое
Температура эксплуатации, °C -20...55
Диапазон напряжения, В 176...552
Тип измеряемого напряжения Переменный (AC)
Номин напряжение питания цепи управ Us AC 50 Гц, В 220...460
Номин напряж питания цепи управ Us пост тока DC, В -
Время срабатывания, с (0,1...10) ± 10%
Категория перенапряжения 3
Степень загрязнения 2
Макс задержка на включение, с -
Мин задержка на включение, с 0.5
Макс задержка на отключение, с -
Мин задержка на отключение, с -
Электр износостойкость, циклов 10^6
Мех износостойкость, циклов 10^7
Ремонтопригодность Нет
Диапазон частоты питающего напряжения, Гц 45...65
Диапазон уставок по напряжению, процентов 2...20
Погрешность настройки, процентов ± 5
Погрешность измерений, процентов ± 1
Номин ток контактных групп при АС-1, А 10
Номин напряжение контактной группы, В 250 АС / 24 DC
Степень защиты IP лицевая панель IP40
Степень защиты IP клеммы IP20
Гистерезис, процентов 2
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
