Реле напряжения РН54/160 предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующиего на понижение напряжения.
Диапазон рабочих температур окружающего реле РН54/160 воздуха для исполнения УХЛ4 от минус 40 до плюс 55 °С.
Группа механического исполнения М39 по ГОСТ 17516.1-90. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

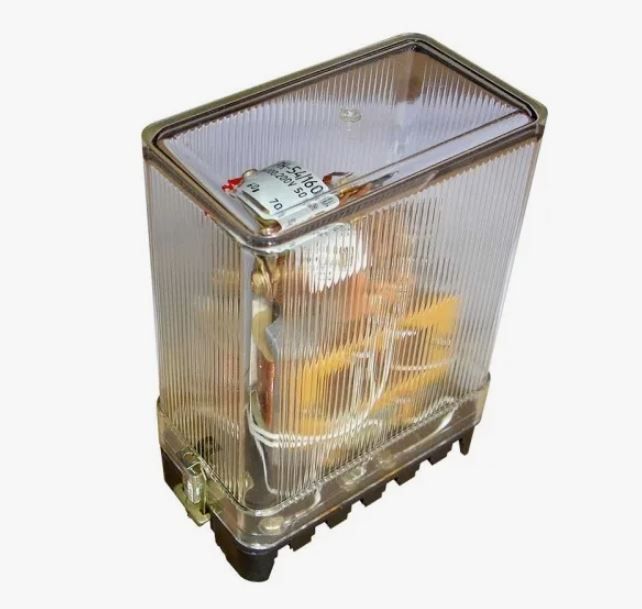

Все элементы схемы реле минимального напряжения РН54/160 арт. 220540037-01 смонтированы внутри корпуса, состоящего из цоколя основания и съемного прозрачного кожуха.
Потребляемая мощность не более 0,5 ВА при напряжении на минимальной уставке. Класс точности 5. Контакты реле: 1 замыкающий и 1 размыкающий (1 Н.О + 1 Н.З).
Диапазон измерения напряжения: 40В - 80В и 80В - 160В. Возможен контроль 1-фазного понижения напряжения.
Технические характеристики:
Класс точности 5
Коэффициент возврата <1,25
Род тока Переменный
Напряжение срабатывания I диапазон, В 40-80 В
Напряжение срабатывания II диапазон, В 80-160 В
Номинальное напряжение I диапазон, В 100 В
Номинальное напряжение II диапазон, В 200 В
Сочетание контактов 1"З"+1"Р"
Размеры, мм (ШхВхГ) 67Х128Х158
Вес, г 750
