Контактор КМИ-11811 18А 110В/АС3 1НЗ IEK

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Технические характеристики:
Номин напряжение питания цепи управ Us AC 50 Гц:    110 В
Номин напряж питания цепи управ Us пост тока DC:    - В
Номин рабочий ток Ie 400 В:    18 А
Тип подключения вспомогат цепей:    Винтовое соединение
Кол-во вспомогат норм замкнутых-НЗ конт:    1
Номин раб напряжение переменного тока Ue:    230; 400; 660 В
Номин напряжение изоляции Ui:    660 В
Номин импульсное напряжение:    6 кВ
Условный тепловой ток Ith при АС-1:    32 А
Номин мощность при AC-3 230 В:    4.0 кВт
Номин мощность при AC-3 400 В:    7.5 кВт
Номин мощность при AC-3 660 В:    10.0 кВт
Макс кратковременная нагрузка:    324 А
Условный ток короткого замыкания Inc:    3000 А
Защита от сверхтоков - предохр gG:    25 А
Мощность рассеяния при Ie АС-3:    0,8 Вт
Мощность рассеяния при Ie АС-1:    2,5 Вт
Момент затяжки:    1,2 Нм
Диапазоны напряж управления при срабатыв Uc:    0,8...1,1
Гибкий кабель без наконечника:    1,5...4 мм²
Диапазоны напряж управления при отпускании Uc:    0,3...0,6
Жесткий кабель без наконечника:    2,5...6 мм²
Время срабатывания при замыкании:    12...22 мс
Время срабатывания при размыкании:    4...19 мс
Комутационная износоуст при АС-1:    1,3 млн циклов
Комутационная износоуст при АС-3:    1,5 млн циклов
Комутационная износоуст при АС-4:    0,2 млн циклов
Мех износоустойчивость:    15.0 млн ком циклов
Кол-во дополнительных контактов:    1
Степень защиты - IP:    IP20
Тип монтажа:    При помощи винтов, на DIN-рейку
Климатическое исполнение:    УХЛ4
Температура эксплуатации:    -25...+50 °C

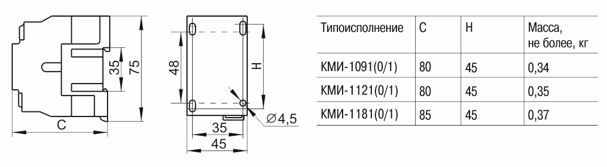

Ширина:    45.0 мм
Высота:    75.0 мм
Вес:    ≤ 0,37 кг
Доп конт - Номин напряжение Un AC:    ≤ 660 В
Доп конт - Номин напряжение Un DC:    ≤ 440 В
Доп конт - Номин напряжение изоляции Ui:    660 В
Доп конт - Ток термической стойкости In:    10 А
Доп конт - Минимальная вкл способность Umin:    24 В
Доп конт - Минимальная вкл способность Imin:    10 мА
Доп конт - Защита от сверхтоков - предохр gG:    10 А
Доп конт - Макс кратковременная нагрузка:    100 А
Доп конт - Сопротивление изоляции:    > 10 мОм
Тип напряжения управления:    Переменный (AC)
Количество полюсов:    3
Доп конт - Сечение присоединяемых проводников:    1...4 мм²
Доп конт - Момент затяжки:    1.2 нм
