Миниконтактор МКИ-10611 6А 230В/АС3 1Н3 IEK

Миниконтакторы серии МКИ предназначены для использования в схемах управления различных нагрузок на напряжение переменного тока до 660 В частоты 50 Гц. Миниконтакторы позволяют дистанционно коммутировать силовые электрических сети в категориях применения АС3 (управление электродвигателями мощностью до 5 кВт) и АС1 (управление нагревательными приборами). Степень защиты, обеспечиваемая оболочкой миниконтакторов IP20 по ГОСТ 14254. Климатическое исполнение и категория применения контакторов УХЛ4 по ГОСТ 15150.

Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.

По своим характеристикам контакторы соответствуют требованиям ГОСТ Р 50030.4.1. имеют сертификат соответствия С-СN.AВ28.В15019.

Преимущества:
Широкий ассортимент номинальных токов катушек управления.
Возможность установки на 35-мм DIN-рейку и монтажную панель.
Минимальные размеры.

Технические характеристики:
Номин рабочий ток Ie 400 В, А    6
Номин мощность при AC-3 400 В, кВт    2.2
Номин напряжение питания цепи управ Us AC 50 Гц, В    230
Номин напряж питания цепи управ Us пост тока DC, В    -
Условный тепловой ток Ith при АС-1, А    20
Время срабатывания при размыкании, мс    35...45
Гибкий кабель без наконечника, мм²    1,0...4,0
Диапазоны напряж управления при отпускании Uc    0,2...0,75
Диапазоны напряж управления при срабатыв Uc    0,85...1,1
Доп конт - Защита от сверхтоков - предохр gG, А    10
Доп конт - Макс кратковременная нагрузка, А    100
Доп конт - Номин напряжение Un AC, В    ≤ 690
Доп конт - Номин напряжение Un DC, В    ≤ 440
Доп конт - Номин напряжение изоляции Ui, В    690
Доп конт - Сопротивление изоляции, мОм    > 10
Доп конт - Ток термической стойкости In, А    10
Жесткий кабель без наконечника, мм²    1,5...4,0
Защита от сверхтоков - предохр gG, А    8
Кол-во вспом норм разомк-НО конт опереж    0

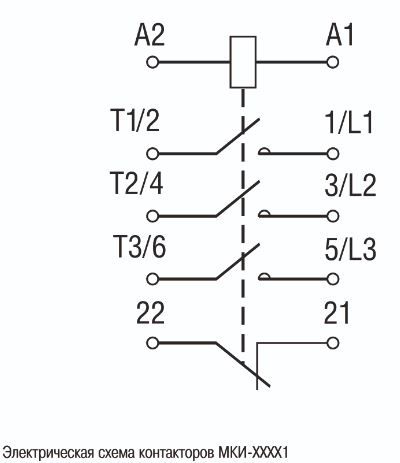

Кол-во вспомогат норм замкнутых-НЗ конт    1
Кол-во вспомогат норм разомкнутых-НО конт    0
Кол-во вспомогат переключающих контактов    0
Кол-во дополнительных контактов    1
Кол-во норм замк-НЗ конт с задер переключ    0
Количество полюсов    3
Комутационная износостойкость, млн циклов    1
Макс кратковременная нагрузка, А    60
Мех износостойкость, млн циклов    12.0
Момент затяжки, Нм    0,8
Мощность рассеяния при Ie АС-1, Вт    1,25
Мощность рассеяния при Ie АС-3, Вт    0,11
Номин импульсное напряжение, кВ    6
Номин мощность при AC-3 230 В, кВт    1.5
Номин мощность при AC-3 660 В, кВт    3.0
Номин напряжение изоляции Ui, В    690
Номин раб напряжение переменного тока Ue, В    230; 400; 690
Номин рабочий ток Ie при AC-15 230 В, А    6
Номин рабочий ток Ie при АС-15 400 В, А    3
Номин рабочий ток Ie при АС-15 690 В, А    1
Температура эксплуатации, °C    -25...+50
Тип напряжения управления    Переменный (AC)
Тип подключения вспомогат цепей    Винтовое соединение

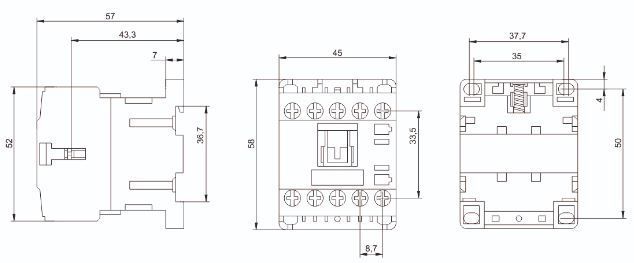

Ширина, мм    45.0
Время срабатывания при замыкании, мс    10...20
Высота, мм    58.0
