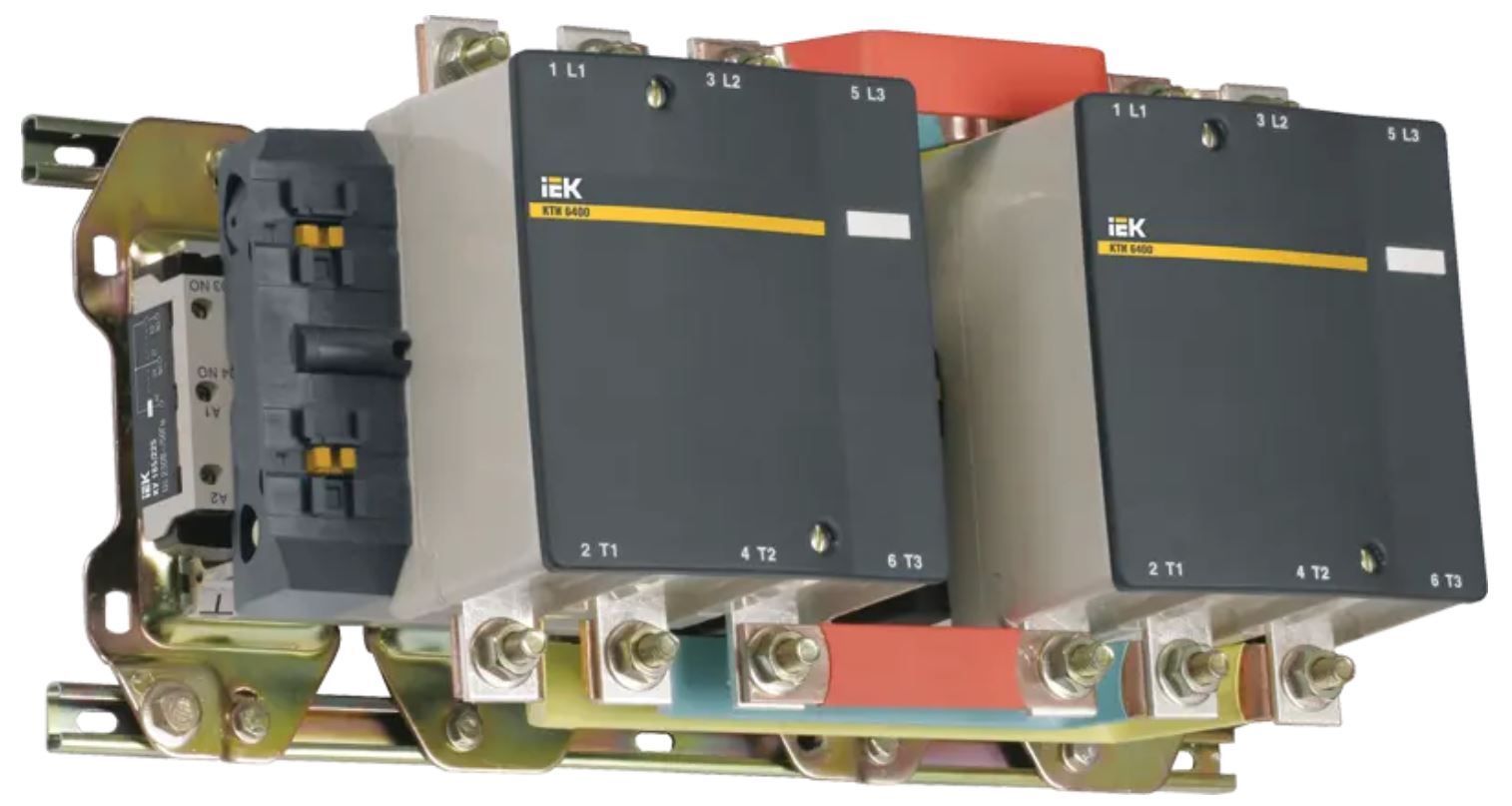

Контактор КТИ-65003 реверс 500А 230В/АС3 IEK

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.

Преимущества:
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.

Технические характеристики:
Номин рабочий ток Ie 400 В, А    500
Номин мощность при AC-3 400 В, кВт    250.0
Номин напряжение питания цепи управ Us AC 50 Гц, В    230
Номин напряж питания цепи управ Us пост тока DC, В    -
Условный тепловой ток Ith при АС-1, А    700
Время срабатывания при замыкании, мс    40...75
Время срабатывания при размыкании, мс    100...170
Гибкий кабель 1 или 2 провода, мм²    1...4
Гибкий кабель с наконечником 1 пров, мм²    1...4
Гибкий кабель с наконечником 2 пров, мм²    1,125
Диапазоны напряж управления при отпускании Uc    0,35...0,55
Диапазоны напряж управления при срабатыв Uc    0,8...1,1
Доп конт - Защита от сверхтоков - предохр gG, А    10
Доп конт - Макс кратковременная нагрузка, А    100
Доп конт - Момент затяжки, нм    1.2
Доп конт - Номин напряжение Un AC, В    ≤ 660
Доп конт - Номин напряжение изоляции Ui, В    660
Доп конт - Сопротивление изоляции, мОм    > 10
Доп конт - Ток термической стойкости In, А    10
Жесткий кабель без након 1 или 2 пров, мм²    1...4
Защита от сверхтоков - предохр gG, А    800
Кол-во вспом норм разомк-НО конт опереж    0
Кол-во вспомогат норм замкнутых-НЗ конт    0
Кол-во вспомогат норм разомкнутых-НО конт    2
Кол-во вспомогат переключающих контактов    0
Кол-во дополнительных контактов    1
Кол-во норм замк-НЗ конт с задер переключ    0
Количество полюсов    3
Макс кратковременная нагрузка, А    4000
Метрический диаметр винта, мм    10
Мех износоустойчивость, млн ком циклов    0.8
Момент затяжки, Нм    35
Мощность рассеяния при Ie АС-1, Вт    88
Мощность рассеяния при Ie АС-3, Вт    45
Номин импульсное напряжение, кВ    8
Номин мощность при AC-3 230 В, кВт    147.0
Номин мощность при AC-3 660 В, кВт    335.0
Номин напряжение изоляции Ui, В    660
Номин раб напряжение переменного тока Ue, В    230; 400; 660
Повторно-кратковр режим, циклов оперирования в час    120
Сечение провода с наконечником, мм²    2х240
Температура эксплуатации, °C    -45...+55
Тип напряжения управления    Переменный (AC)
Тип подключения вспомогат цепей    Винтовое соединение
Условный ток короткого замыкания Inc, А    18000
Шина двойная - каждая размером, мм    40х5

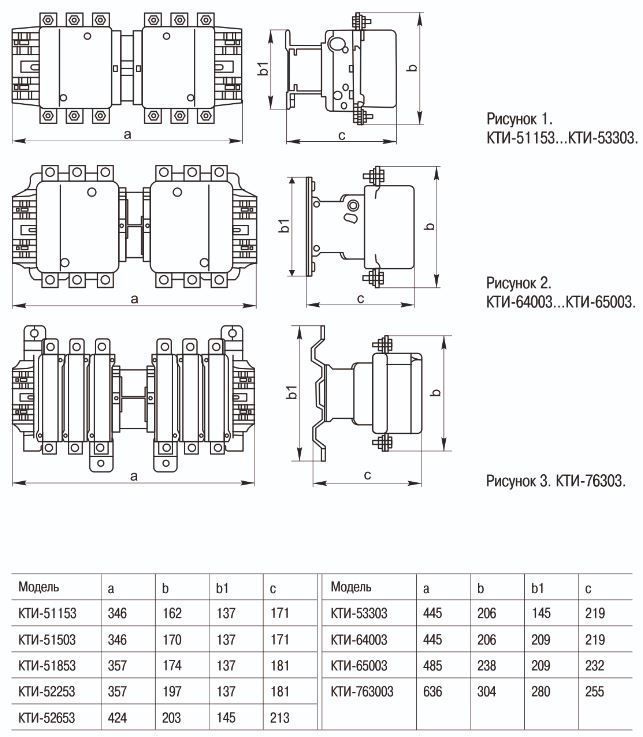

Ширина, мм    485.0
Высота, мм    238.0
