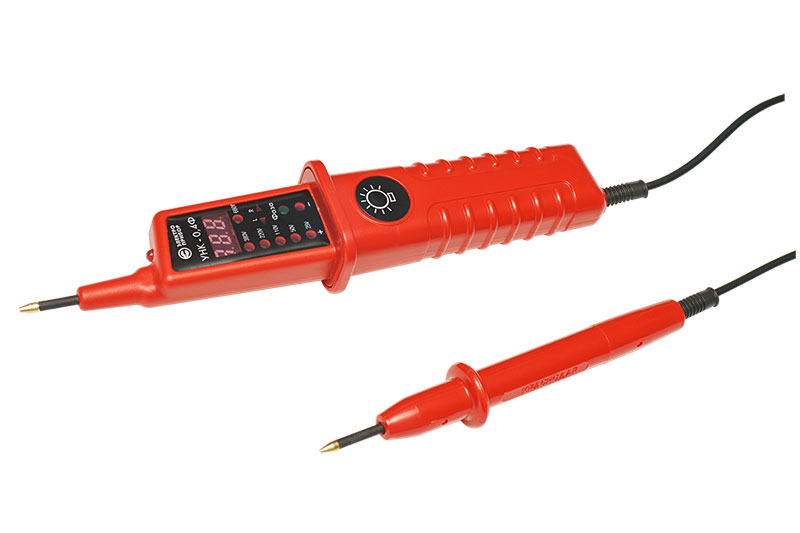

Указатель УНК-0,4 (Ф) (Электроприбор)

Двухполюсный указатель напряжения предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока, определения полярности напряжения постоянного тока в двухполюсном режиме и фазы сети переменного тока в однополюсном режиме, проверки целостности электрической цепи, определения порядка чередования фаз. Наличие напряжения и электрической цепи индицируется с помощью светодиодов повышенной яркости и пьезоизлучателя звука. Дополнительная индикация величины напряжения и сопротивления цепи отображается при помощи трёхразрядного светодиодного индикатора, питаемого от двух батареек типа ААА. Определение наличия напряжения осуществляется без использования источника питания с порогом индикации 25В. Корпус указателя выполнен из ударопрочного ABS. Имеет функцию светодиодной подсветки рабочего места. Отображение напряжения источника питания на цифровом индикаторе.

Технические характеристики:
1. Напряжение индикации в двухполюсном режиме, В    25
2. Напряжение индикации в однополюсном режиме, В    25
3. Максимальное рабочее напряжение, В    660
4. Уровни напряжения светодиодной шкалы, В    25, 50, 110, 220, 380, 660 В
5. Диапазон индикации напряжения:    — от 5,0 до 99,9 с разрешением 0,1 В;
— от 100 до 660 с разрешением 1 В
6. Определение полярности напряжения постоянного тока
7. Определение фазного провода (фазы) сети переменного тока
8. Определение последовательности чередования фаз 3-х фазной сети
9. Подсветка места проведения работ
10. Отображение напряжения батареи
11. Диапазон индикации сопротивления цепи    от 0 до 99 кОм с разрешением 1 кОм
12. Погрешность индикации напряжения    не более ±3% от показаний + 2 единицы мл. разряда
13. Звуковая индикация низкого сопротивления (до 5 кОм) контролируемой цепи
13. Номинальное напряжение батареи    3 В (два элемента типа «ААА»)
14. Минимальное напряжение батареи, В    2,5
15. Ток потребления в режиме индикации не более, мА    50
16. Ток потребления в пассивном режиме не более, мкА    10
17. Технические характеристики п.1, 3, 4, 6, обеспечиваются в случае отсутствия батареи или при ее разряде (напряжение менее 2,4В)
18. Технические характеристики 1-13, обеспечиваются при напряжении батареи не менее 2,5 В
11. Продолжительность использования при максимальном рабочем напряжении и последующем перерыве на 5 мин, мин, не более    1
12. Габаритные размеры различных частей указателя:
— щуп №1 (с индикацией), мм, не более    240х48х35
— щуп №2, мм, не более    ⌀25х160
— длина неизолированных частей контактов-наконечников, мм    7-1
— соединительный провод, мм    1000+50
12. Масса указателя без упаковки не более, кг    0,2
13. Условия эксплуатации:
— температура окружающего воздуха    от -45 oС до +45 oС
— относительная влажность воздуха    до 98% при 25 oС
— атмосферное давление    60-106,7 кПа (460-800 мм рт. ст.)
Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания.

Комплект поставки:
Указатель напряжения УНК-0,4 (Ф) — 1 шт
Руководство по эксплуатации — 1 шт
Чехол — 1 шт
