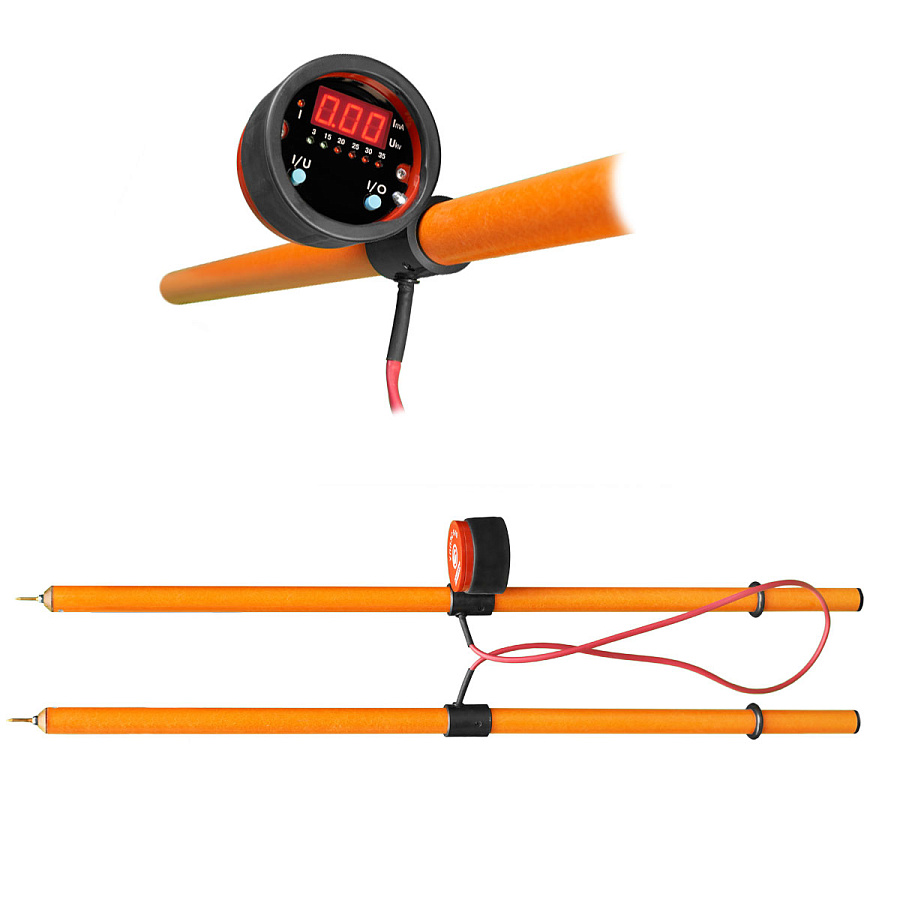

Устройство поиска повреждений электрических цепей УППЭС 6-10 (Электроприбор)

Предназначено для применения в воздушных и кабельных электрических сетях 6 и 10 кВ оперативно-выездными бригадами для ускорения выявления аварийных линий или их участков при наличии коротких замыканий на землю и позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала. Кроме того, устройство можно использовать при фазировке цепей 6-10 кВ. Осуществляет индикацию тока и напряжения на 3-х разрядном цифровом дисплее, а также тока на светодиодной шкале

Устройство поиска повреждений электрических сетей УППЭС 6-10 является высоковольтным индикатором переменного тока частотой 50 (60) Гц с индикацией дискретных значений величины тока с помощью точечных светодиодов и цифровой индикацией значений величины тока или напряжения с помощью трехразрядного семисегментного индикатор.
При включенном напряжении питания цифровой индикатор, в зависимости от выбранного режима индикации I или U, индицирует величину тока, протекающего через устройство или значение напряжения между токоведущими частями электроустановки, к которым подключено устройство.

Технические характеристики:
1. Максимальное рабочее напряжение, кВ    10
2. Ток через устройство при максимальном рабочем напряжении, не более, мА    114
3. Уровни индикации тока линейки светодиодов, мА    3, 15, 20, 25, 30, 35
4. Диапазон индикации тока на цифровом индикаторе    от 1 до 140 мА, с разрешением 1 мА
5. Диапазон индикации напряжения на цифровом индикаторе    от 0,10 до 10,0 кВ с разрешением 0,01 кВ
6. Погрешность индикации тока и напряжения на цифровом индикаторе, не более, %    10
7. Продолжительность измерения при максимальном рабочем напряжении, не более, с    5
8. Номинальное напряжение батареи, В    3 (2 элемента «ААА»)
9. Длина рабочих частей, мм    540
10. Длина изолирующей части, мм    330
11. Длина рукоятки, мм    130
12. Длина соединительного провода, мм    1000
13.Габаритные размеры устройства в чехле, мм    620 х 300 х 100
14.Масса указателя без упаковки, кг    1,8
15. Условия эксплуатации:
— температура окружающего воздуха    от -45oС до +45oС
— относительная влажность воздуха    до 98% при 25oС
— атмосферное давление    60-106,7 кПа (460-800 мм рт. ст.)
Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. Указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
*Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.
Комплект поставки:

Рабочие части с соединительным проводом — 1 шт
Штанга изолирующая (изолирующая часть с рукояткой) — 2 шт
Руководство по эксплуатации — 1 шт
Элемент питания “AAA” (LR03) — 2 шт
Чехол — 1 шт
