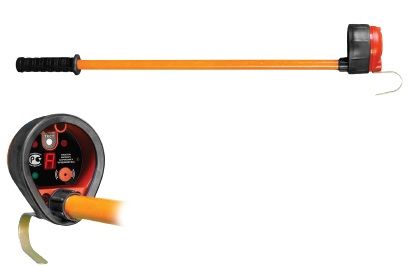

Указатель УВНЧФ 6-10кВ (Электроприбор)

Однополюсный указатель высокого напряжения предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 6-10 кВ при непосредственной связи с этими частями. Кроме того, указатель УВНЧФ 6-10 позволяют определить чередование фаз A, B, C трехфазной сети напряжением 6-10 кВ промышленной частоты 50 Гц в однополюсном режиме, что повышает безопасность и удобство работы.
Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией, независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Указатель осуществляет контроль входных цепей и индикацию состояния встроенного источника питания по нажатию кнопки «Тест». Работа указателя напряжения основывается на протекании емкостного тока.

Технические характеристики:
1. Номинальное напряжение, кВ    6 – 10
2. Напряжение индикации, кВ    1,5
3. Тип светового и звукового сигналов указателя напряжения: прерывистый с одновременным включением и выключением 2-х красных светодиодов частотой следования не менее 1 Гц
4. Частота звукового сигнала, кГц    2÷4
5. Максимальное время определения фазы, с    15
5. Частота сети при фазировке, Гц    от 48 до 52
6. Номинальное напряжение батареи, В    3 (2 элемента «ААА»)
7. Длина изолирующей части, мм    510
8. Длина рукоятки, мм    120
9.Габаритные размеры рабочей и индикаторной части, мм    ⌀80 х 125
10.Масса указателя без упаковки, кг    0,5
11. Условия эксплуатации:
— температура окружающего воздуха    от -45oС до +45oС
— относительная влажность воздуха    до 98% при 25oС
— атмосферное давление    60-106,7 кПа (460-800 мм рт. ст.)

Комплект поставки:
Рабочая часть с индикаторной частью — 1 шт
Штанга изолирующая (изолирующая часть с рукояткой) — 2 шт
Руководство по эксплуатации — 1 шт
Элемент питания “AAA” (LR03) — 2 шт
Чехол — 1 шт
