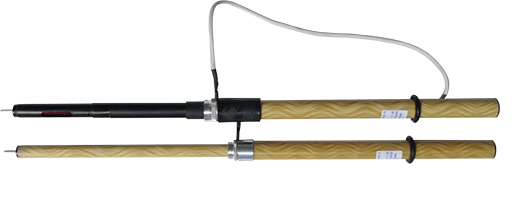

Указатель УВНсТФ 6-10 (Электроприбор)

Двухполюсный указатель напряжения, предназначенный для фазировки кабельных, воздушных линий и трансформаторов, определения наличия отсутствия напряжения, проверки целостности высоковольтных предохранителей, а также отключенного положения выключателей и линейных разъединителей в электроустановках напряжением 6-10 кВ переменного тока промышленной частоты. Указатель позволяет отличить наличие наведенного напряжения величиной более 1100В от рабочего напряжения. Имеет резервную схему, обеспечивающую фазировку при разряде или отсутствии батареи.

Технические характеристики:
1. Номинальное напряжение, кВ    6 – 10
2. Напряжение индикации, кВ
— по схеме согласного включения, кВ    12,7
— по схеме встречного включения, кВ    1,5
3. Тип резервного светового сигнала    прерывистый с включением верхнего светодиода с частотой не менее 0,7 Гц
4. Тип светового сигнала    постоянное включение 2-х нижних светодиодов
5. Тип звукового сигнала    прерывистый с частотой следования не менее 1 Гц и частотой звукового сигнала 3÷6 кГц
6. Номинальное напряжение батареи, В    3 (2 элемента «ААА»)
7. Длина изолирующей части, мм    260
8. Длина рукоятки, мм    110
9. Длина соединительного провода, мм    1000
10.Габаритные размеры собственно указателя и трубки фазировочной в рабочем состоянии не превышают, мм    ⌀44 х 780
11.Масса указателя без упаковки, кг    0,7
12. Условия эксплуатации:
— температура окружающего воздуха    от -45oС до +45oС
— относительная влажность воздуха    до 98% при 25oС
— атмосферное давление    60-106,7 кПа (460-800 мм рт. ст.)

Комплект поставки:
Рабочие части с соединительным проводом — 1 шт
Штанга изолирующая (изолирующая часть с рукояткой) — 2 шт
Руководство по эксплуатации — 1 шт
Элемент питания “AAA” (LR03) — 2 шт
Чехол — 1 шт
